愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 698 個
工控威望: 1039 點
下載積分: 2090 分
在線時間: 487(小時)
注冊時間: 2008-01-26
最后登錄: 2025-12-09
查看愚公移山的主題 / 回貼

樓主發表于: 2010-01-12 22:05

只看樓主 | 小中大

圖片：

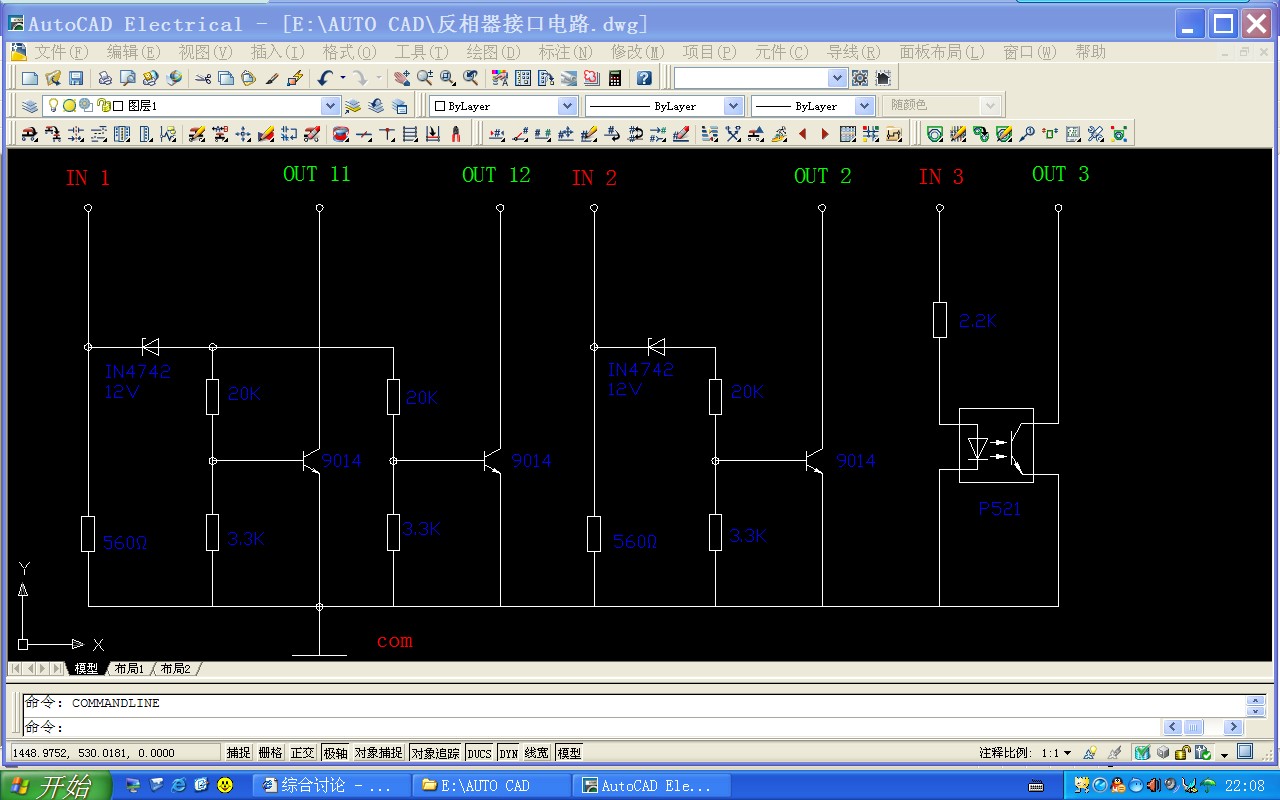

PNP/NPN轉換(最大DC24V輸入)

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

1樓發表于: 2010-01-15 01:26

只看該作者 | 小中大

9014的三極管用在24 V電流超過100毫安時很容易損壞，我一般用C1815，會好一點。

xqx666

深圳中級電工

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 535 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2025-05-20
查看xqx666的主題 / 回貼

2樓發表于: 2010-01-15 01:55

只看該作者 | 小中大

請問樓主親自試過此電路沒？哪幾個元件比較容易燒呢？有沒有結果請告之，多謝！

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 823 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

3樓發表于: 2010-01-15 10:25

只看該作者 | 小中大

haohaohao

愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 698 個
工控威望: 1039 點
下載積分: 2090 分
在線時間: 487(小時)
注冊時間: 2008-01-26
最后登錄: 2025-12-09
查看愚公移山的主題 / 回貼

4樓發表于: 2010-01-15 21:05

只看該作者 | 小中大

引用
引用第2樓xqx666于2010-01-15 01:55發表的 :
請問樓主親自試過此電路沒？哪幾個元件比較容易燒呢？有沒有結果請告之，多謝！

我用SEMENS的PLC時一直用這個電路的,請問怎么會燒呢?

愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 698 個
工控威望: 1039 點
下載積分: 2090 分
在線時間: 487(小時)
注冊時間: 2008-01-26
最后登錄: 2025-12-09
查看愚公移山的主題 / 回貼

5樓發表于: 2010-01-15 21:08

只看該作者 | 小中大

引用
引用第1樓工控學子于2010-01-15 01:26發表的 :
9014的三極管用在24 V電流超過100毫安時很容易損壞，我一般用C1815，會好一點。

會嗎?但你算過這個電路的電流嗎?有10MA嗎？

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70822 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2025-12-06
查看wwcwwc的主題 / 回貼

6樓發表于: 2010-01-15 21:27

只看該作者 | 小中大

2S9014最大電流為100mA.Ucbo電壓30V.如果在24V環境工作確實沒有保險，基本原則是大于二倍的。選擇C1815U ceo=50V,比較合適。電流按實際值計算。適當放點余量是明知的選擇，這個不關成本問題的。

愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 698 個
工控威望: 1039 點
下載積分: 2090 分
在線時間: 487(小時)
注冊時間: 2008-01-26
最后登錄: 2025-12-09
查看愚公移山的主題 / 回貼

7樓發表于: 2010-01-16 17:47

只看該作者 | 小中大

圖片：

引用
引用第6樓wwcwwc于2010-01-15 21:27發表的 :
2S9014最大電流為100mA.Ucbo電壓30V.如果在24V環境工作確實沒有保險，基本原則是大于二倍的。選擇C1815U ceo=50V,比較合適。電流按實際值計算。適當放點余量是明知的選擇，這個不關成本問題的。

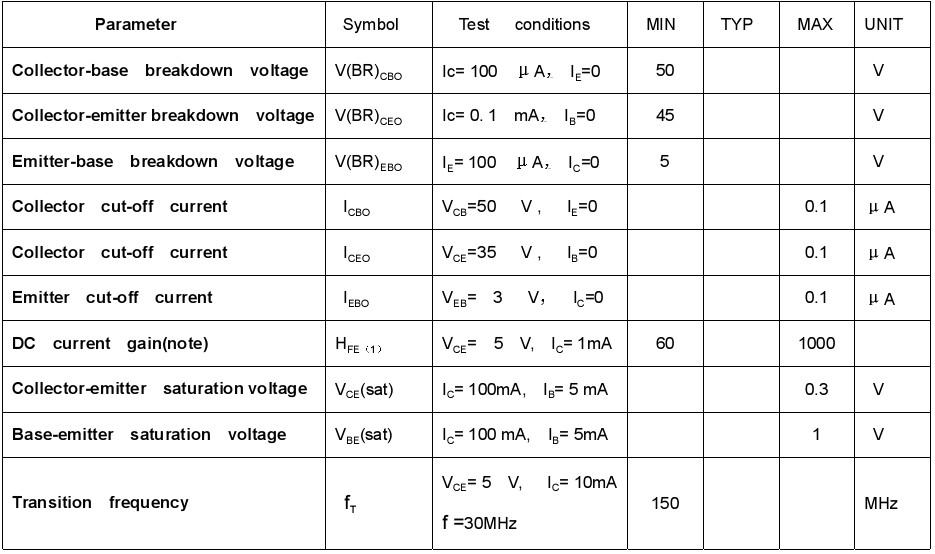

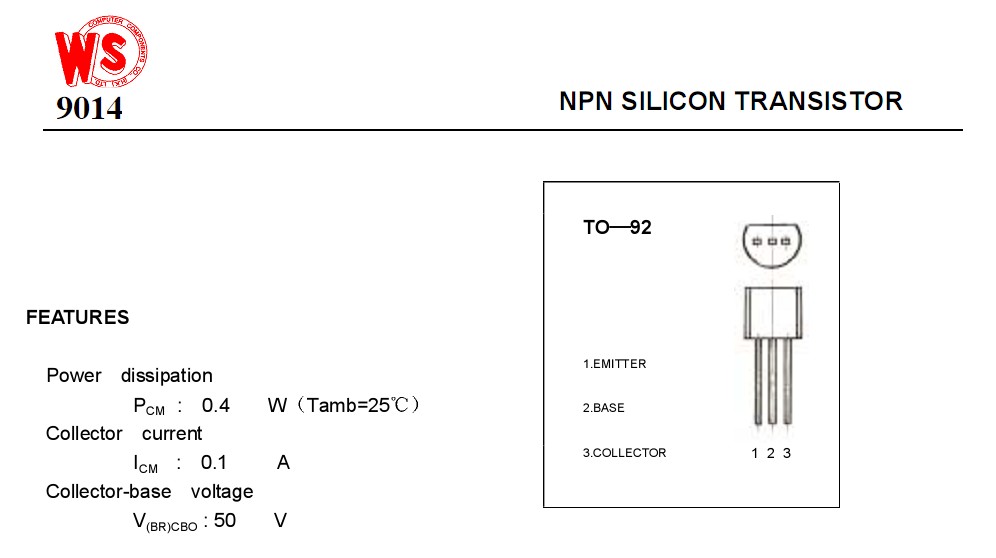

9014 Ucb0 是50V的吧？

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-12-11
查看dl2006的主題 / 回貼

8樓發表于: 2010-01-17 16:22

只看該作者 | 小中大

動作不是太頻繁的話我通常用一個繼電器轉換的

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

愚公移山

可解FPX，F(xiàn)PXH，F(xiàn)P0R，F(xiàn)P0H

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 698 個
工控威望: 1039 點
下載積分: 2090 分
在線時間: 487(小時)
注冊時間: 2008-01-26
最后登錄: 2025-12-09
查看愚公移山的主題 / 回貼

9樓發表于: 2010-01-17 17:17

只看該作者 | 小中大

引用
引用第8樓dl2006于2010-01-17 16:22發表的 :
動作不是太頻繁的話我通常用一個繼電器轉換的

假如發脈沖呢?
