工控人家園 資料互助 歐姆龍CIF-02編程線制作圖

psyo

級別: 略有小成

精華主題: 0
發帖數量: 82 個
工控威望: 229 點
下載積分: 771 分
在線時間: 32(小時)
注冊時間: 2009-05-08
最后登錄: 2017-12-27
查看psyo的主題 / 回貼

樓主發表于: 2010-04-10 13:24

只看樓主 | 小中大

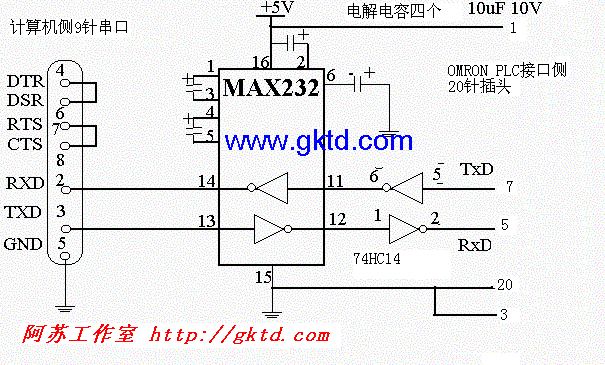

描述：12
圖片：

歐姆龍手編接口轉232的線，經制作測試能用，但是偶爾會連不上，我現在正在用，其實歐姆龍PLC手編接口的信號是TTL電平的，跟單片機類似，這點很多初學者不是很清楚

云成

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看云成的主題 / 回貼

1樓發表于: 2010-05-11 12:30

只看該作者 | 小中大

學習一下

lsjt08

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lsjt08的主題 / 回貼

2樓發表于: 2010-11-28 13:10

只看該作者 | 小中大

學習學習！

bigcg

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bigcg的主題 / 回貼

3樓發表于: 2010-12-01 14:02

只看該作者 | 小中大

這張圖不知道有沒有問題：MAX232應該三根線與電腦的九針串口相連接的，這是一個常識：232串口應該是一根公用線，一根發射線，一根接收線，一共至少有三根線（其它的信號、電平檢測不算）。或許有別的接法。

天使的夢

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看天使的夢的主題 / 回貼

4樓發表于: 2010-12-01 16:06

只看該作者 | 小中大

這張圖沒有問題吧？MAX232應該三根線與電腦的九針串口相連接的，232串口應該是一根公用線，一根發射線，一根接收線，一共至少有三根線（其它的信號、電平檢測不算）。或許有別的接法。

gaoliqiang70

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gaoliqiang70的主題 / 回貼

5樓發表于: 2010-12-26 21:24

只看該作者 | 小中大

謝謝，我制作了一更
