樓主發表于: 2010-04-30 20:47

只看樓主 | 小中大

圖片：

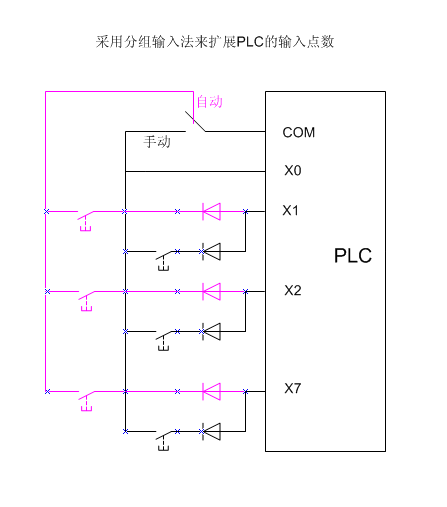

在不帶觸摸屏的舊設備改造中出現過輸入接點不夠，想節約成本采用下列方法，你認為可行嗎？

本帖最近評分記錄：

下載積分:+2(佳史) 不錯，加分

吾生有涯，而知無涯！三人行必有我?guī)煟?br />Email: hfzwz@qq.com

chenspen

每天進步一點

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 144 個
工控威望: 267 點
下載積分: 6614 分
在線時間: 374(小時)
注冊時間: 2008-03-28
最后登錄: 2025-12-19
查看chenspen的主題 / 回貼

1樓發表于: 2010-04-30 21:45

只看該作者 | 小中大

樓主的創意很獨特，
如果只是舊設備改造的話，從降低成本的角度出發，此方案可以試試，
但是最好不要這樣用，自我感覺程序?qū)懫饋碛悬c(diǎn)難度

本帖最近評分記錄：

下載積分:+1(ykykkhor) 同意

振興民族自動化產業，服務社會，

neilnie

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 347 點
下載積分: 783 分
在線時間: 222(小時)
注冊時間: 2009-07-27
最后登錄: 2018-11-28
查看neilnie的主題 / 回貼

2樓發表于: 2010-04-30 22:14

只看該作者 | 小中大

感覺很好呀，不過沒這樣用過。

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 919 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

3樓發表于: 2010-04-30 22:14

只看該作者 | 小中大

提個醒：二極管壓降1.5V，能否實現？最好做下實驗，別再吊大家的胃口啦！

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

suuy79

燒不死的鳥就是鳳凰

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 531 個
工控威望: 844 點
下載積分: 18592 分
在線時間: 344(小時)
注冊時間: 2009-01-15
最后登錄: 2025-12-14
查看suuy79的主題 / 回貼

4樓發表于: 2010-04-30 22:26

只看該作者 | 小中大

思路很好，不知道是否好用

huixiaxuema

工控我成長的家園

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 283 個
工控威望: 1214 點
下載積分: 1103 分
在線時間: 96(小時)
注冊時間: 2010-01-14
最后登錄: 2017-04-10
查看huixiaxuema的主題 / 回貼

5樓發表于: 2010-04-30 23:03

只看該作者 | 小中大

程序怎么寫，我想不出來，能發個看看嘛？

謝謝工控網,工控伴我長!

wangchao2006

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 256 點
下載積分: 492 分
在線時間: 79(小時)
注冊時間: 2007-04-17
最后登錄: 2024-05-29
查看wangchao2006的主題 / 回貼

6樓發表于: 2010-05-01 01:56

只看該作者 | 小中大

程序怎么寫

黃猛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 284 個
工控威望: 270 點
下載積分: 1227 分
在線時間: 72(小時)
注冊時間: 2007-09-24
最后登錄: 2019-12-06
查看黃猛的主題 / 回貼

7樓發表于: 2010-05-01 06:26

只看該作者 | 小中大

想法很獨特，應該可以。程序上利用分段式程序如用S0選擇自動，S1選擇手動模式就可以了。再在S1段和S0段分別編寫相應程序就可以了。從電氣原理圖上看是沒啥問題的。二極管的管降無非約0.7V左右，不影響。

ydp

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ydp的主題 / 回貼

8樓發表于: 2010-05-01 06:42

只看該作者 | 小中大

請問樓主你這電路的輸入電源怎樣接？？？？輸入端和地有短路現像

[ 此帖被ydp在2010-05-01 06:48重新編輯 ]

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5187 個
工控威望: 7548 點
下載積分: 163426 分
在線時間: 3264(小時)
注冊時間: 2007-11-21
最后登錄: 2025-12-23
查看sjm213的主題 / 回貼

9樓發表于: 2010-05-01 11:27

只看該作者 | 小中大

完全可行。
如果沒有記錯，在某本教材中關于節省輸入點的辦法就有類似這幅圖的例子。

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48628 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-12-16
查看wul2.4g的主題 / 回貼

10樓發表于: 2010-05-01 11:34

只看該作者 | 小中大

可以的,以前做過的.為了省一個觸摸屏,數據采用BCD碼輸入,在手動狀態用左移指令讓輸出繼電器依次導通,這樣依次尋入BCD數據.在自動時不起作用.

dugjj

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 225 個
工控威望: 537 點
下載積分: 3209 分
在線時間: 307(小時)
注冊時間: 2008-03-20
最后登錄: 2025-12-22
查看dugjj的主題 / 回貼

11樓發表于: 2010-05-01 13:45

只看該作者 | 小中大

樓上的正確，類似16進制-bcd編碼開關，用作數據使用好做，作現場信號采集的最好矩陣電路板做
