梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

樓主發表于: 2010-09-11 18:28

只看樓主 | 小中大

功能：按綠色按鈕復位，然后開始搶答。如果1號先按下按鈕，數碼管將顯示數字1，2號先按下按鈕，數碼管將顯示數字2，以此類推，那個選手先先按下相應的按鈕，數碼管將顯示對應的號碼。一輪搶答完畢后，按綠色按鈕復位，準備下一輪搶答。

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

1樓發表于: 2010-09-11 18:40

只看該作者 | 小中大

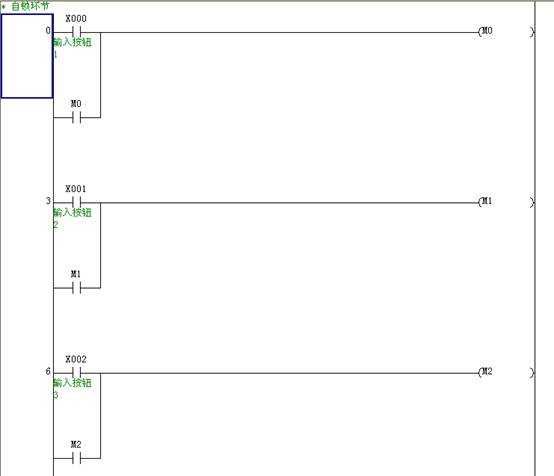

梯形圖1

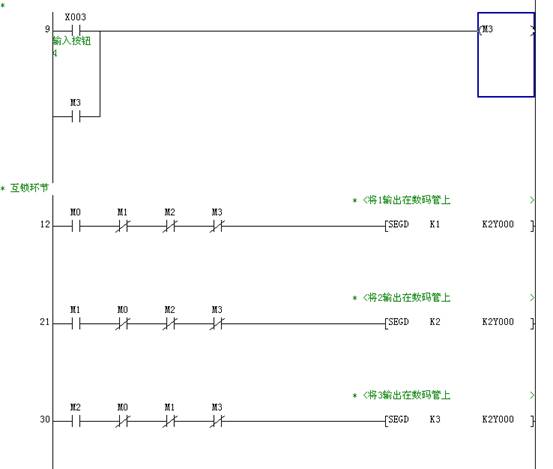

梯形圖2

梯形圖3

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

2樓發表于: 2010-09-11 18:56

只看該作者 | 小中大

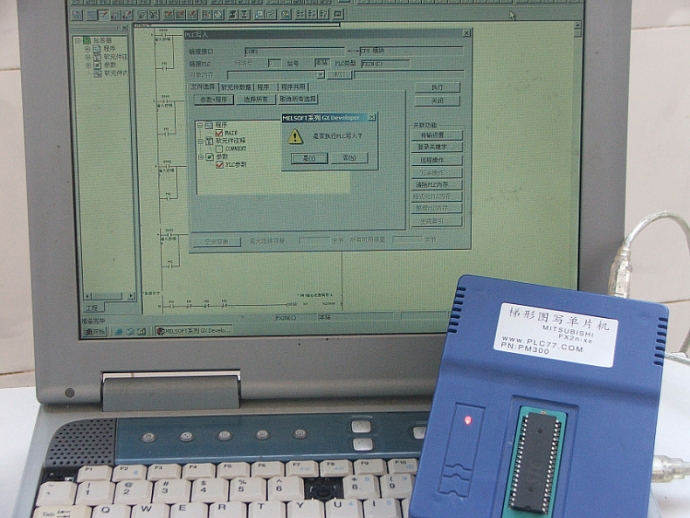

描述：將梯形圖程序寫入單片機內
圖片：

把編好的程序用“梯形圖寫單片機”編程器燒寫到單片機STC11F60XE里面

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

3樓發表于: 2010-09-11 19:02

只看該作者 | 小中大

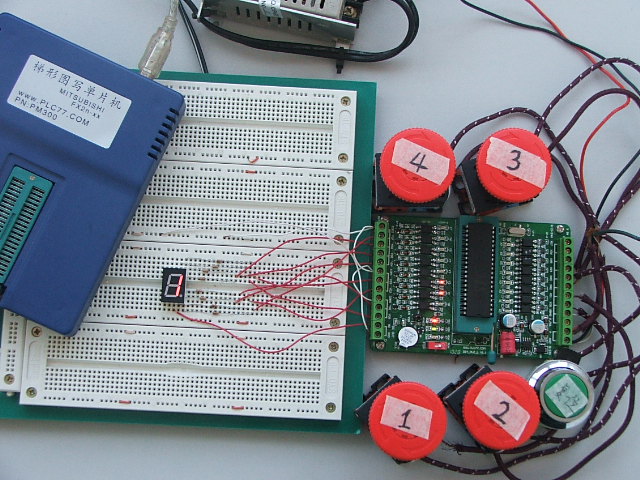

描述：1號搶答成功
圖片：

把單片機從編程器取出插進DIY板的鎖緊座里，根據DIY的原理圖連接自己所需的電路。

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

4樓發表于: 2010-09-11 19:03

只看該作者 | 小中大

沒有人頂我將停止發原理圖和其他相關制作資料。

qiu7254216

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 98 點
下載積分: 480 分
在線時間: 10(小時)
注冊時間: 2009-11-19
最后登錄: 2015-05-13
查看qiu7254216的主題 / 回貼

5樓發表于: 2010-09-11 19:49

只看該作者 | 小中大

頂�。。。�
謝謝分享。

yanxinzou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 267 個
工控威望: 357 點
下載積分: 10012 分
在線時間: 60(小時)
注冊時間: 2010-09-04
最后登錄: 2025-08-29
查看yanxinzou的主題 / 回貼

6樓發表于: 2010-09-11 20:22

只看該作者 | 小中大

頂�。。。�
謝謝分享。

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

7樓發表于: 2010-09-11 20:24

只看該作者 | 小中大

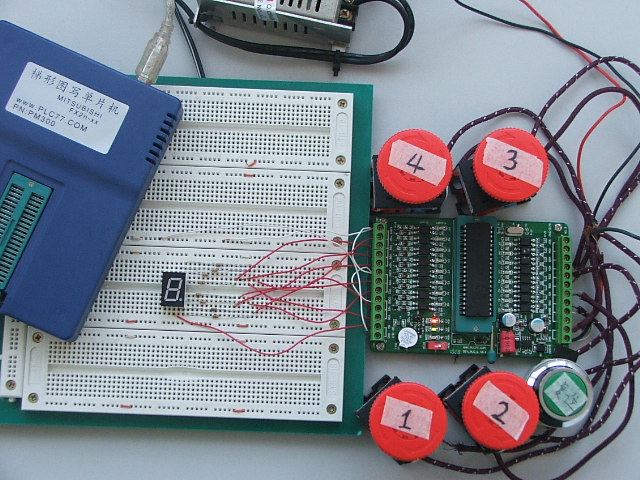

描述：先復位再說
圖片：

如果還有人頂，我就把DIY PLC原理圖發上來了。

aorry

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 2823 點
下載積分: 60716 分
在線時間: 1859(小時)
注冊時間: 2010-03-29
最后登錄: 2025-08-29
查看aorry的主題 / 回貼

8樓發表于: 2010-09-11 21:59

只看該作者 | 小中大

頂頂，發上來看看

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

9樓發表于: 2010-09-11 22:07

只看該作者 | 小中大

圖片：

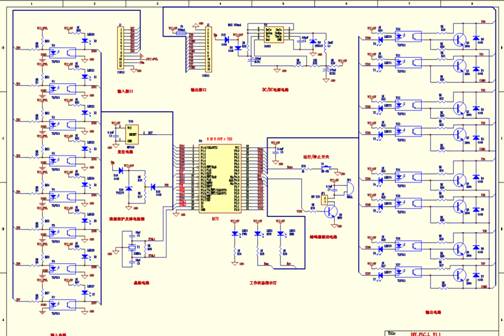

這是DIY PLC原理圖

gumeng

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 973 個
工控威望: 2385 點
下載積分: 5626 分
在線時間: 301(小時)
注冊時間: 2009-07-10
最后登錄: 2025-08-02
查看gumeng的主題 / 回貼

10樓發表于: 2010-09-11 22:12

只看該作者 | 小中大

值得頂！多謝樓主的分享。多傳點資料。

現承接各類電氣自動化設備的設計，改造及維修。

梯形圖寫51

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的主題 / 回貼

11樓發表于: 2010-09-11 22:16

只看該作者 | 小中大

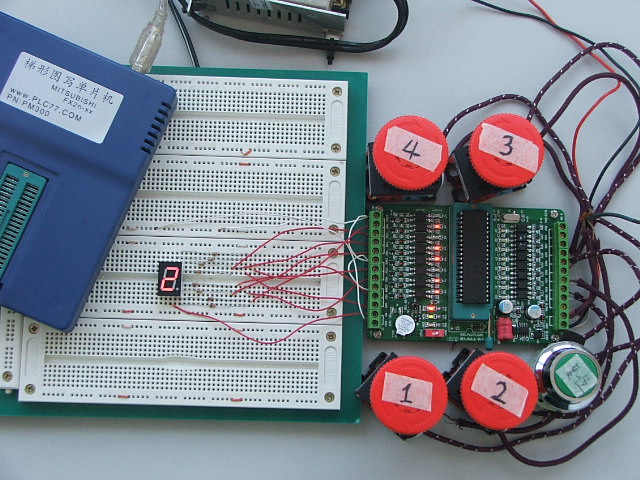

描述：2號搶答成功
圖片：

2搶答成功
