第一個圖 是不是出現雙線圈了

回7樓 jsm213版主：
原貼“因為對于200的100ms定時器而言，它是當執行到時間繼電器的時候才刷新當前值，所以以上程序的T37、T38不會在執行到相應程序之前就達到計時值而導通進而將繼電器線圈復位；換成1ms定時器也會出現那種情況。有興趣的話可以再換成10ms定時器看會出現什么結果。”
  這個是不是因為100ms大于程序掃描周期，而1ms小于掃描周期，10ms可能等于掃描周期的原因？

回樓上，不是。
掃描周期是不固定的。
這是西門子對其工作模式已經設定好的。

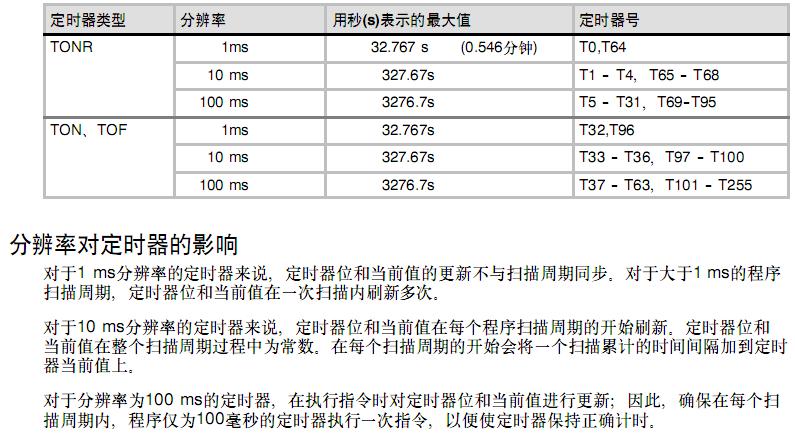

系統手冊上有詳細的說明。
