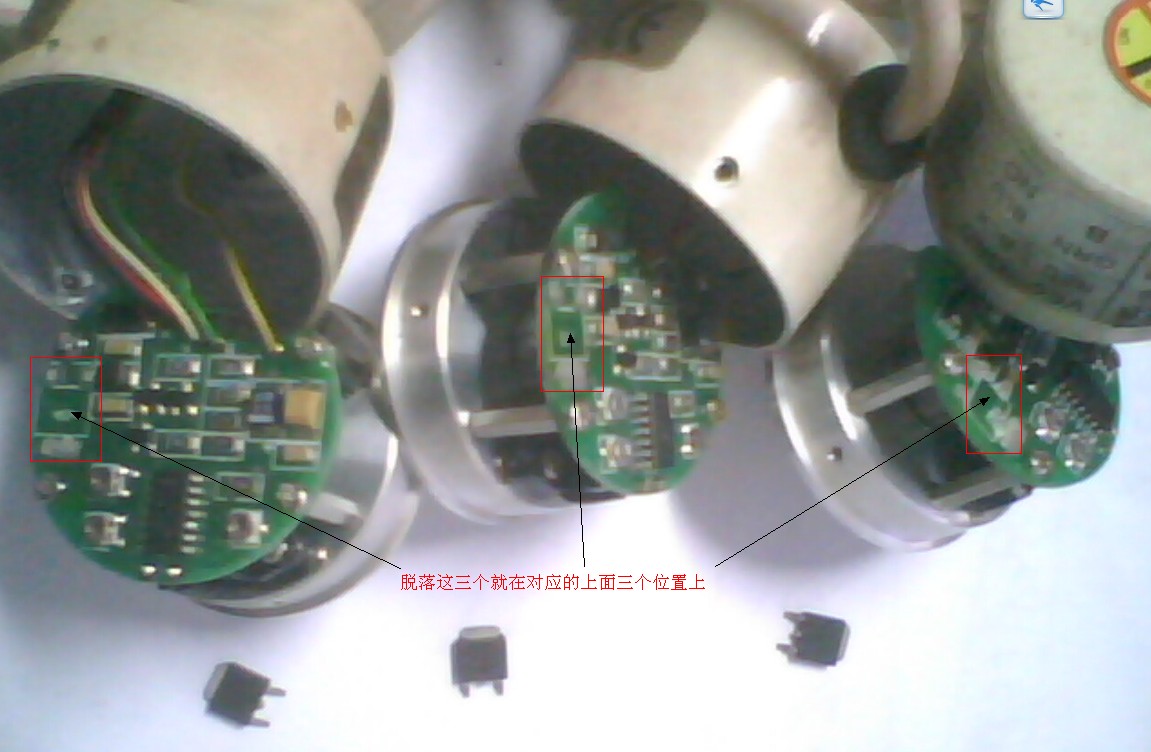

每個編碼器壞都是內部17808三端穩壓脫落，這個編碼器是設備自身原裝配來的，應用于幅寬測量，應用環境無高溫，無震動。接在西門子300的FM350-2模塊上，供電為24vdc，編碼器型號為RI41-O/100 ES.11KB , 在編碼器標示上沒看到電壓適用范圍，是應用選型問題還是編碼器自身質量問題?
假若編碼器電壓適用范圍是12vdc，個人認為是選型問題，假若電壓適用范圍是10-30vdc，那就是編碼器自身質量問題。
在網上沒查到這個編碼器的具體參數，知道的幫我分析下。

同一系列的東東：

增量式編碼器RI 41-O/600ER11KB：軸徑為6mm；外徑為40mm；600線；直流10~30V供電；圓形安裝法蘭；采用推拉輸出方式。
品牌：     Hengstler(亨士樂)
原產地：  德國
類別：     工業設備 / 制版、印刷設備
產品規格︰   增量式編碼器：軸徑為6mm；外徑為40mm；600線；直流10~30V供電；圓形安裝法蘭；采用推拉輸出方式。
產品優點︰   德國原裝，推拉輸出，性能價格比較高.
主要市場︰   包裝、印刷、及其他精密機器

版主把它焊上，再用膠槍打上膠，試試好不好用，如果好用，以后再出現此問題，那說明選型不合適；如果焊上并固定之后一直能用住的話那應該是質量問題！

樓主應該檢查一下，是不是發熱量過大。

可能這個管子功率太小了，通電以后自身發熱厲害造成焊錫融化脫落

引用

同一系列的東東：

增量式編碼器RI 41-O/600ER11KB：軸徑為6mm；外徑為40mm；600線；直流10~30V供電；圓形安裝法蘭；采用推拉輸出方式。
品牌：     Hengstler(亨士樂)
原產地：  德國
類別：     工業設備 / 制版、印刷設備
產品規格︰   增量式編碼器：軸徑為6mm；外徑為40mm；600線；直流10~30V供電；圓形安裝法蘭；采用推拉輸出方式。
產品優點︰   德國原裝，推拉輸出，性能價格比較高.
主要市場︰   包裝、印刷、及其他精密機器

根據一樓提供的相關參數，我感覺可能是編碼器自身問題，相對于24v來說，內部經過處理后進入17808的電壓相對要高些，這樣三端穩壓壓降較大，電流大引起過熱脫落。
感覺有2種處理方法：
1. 把脫落的焊上去，把編碼器外部供電電壓降低為12vdc，不知FM350-2模塊能不能正確識別計數，這個要做下測試。
2.更換其他牌子的單一24vdc電壓的編碼器。

謝謝以上幾位熱心網友的幫助！

明顯是質量問題

那三個脫落的三端穩壓焊接上去，分別通電測試，兩個沒輸出；一個8v后濾波電容冒煙，測量電容兩端阻值25歐，剃掉短路電容再測試，輸出正常。
象這樣的機臺有三臺，共近30個，以后再出現壞的就直接更換其他24vdc 100P/R AB相增量型編碼器。

引用

引用第8樓wsir123于2010-10-15 13:56發表的  :
那三個脫落的三端穩壓焊接上去，分別通電測試，兩個沒輸出；一個8v后濾波電容冒煙，測量電容兩端阻值25歐，剃掉短路電容再測試，輸出正常。
象這樣的機臺有三臺，共近30個，以后再出現壞的就直接更換其他24vdc 100P/R AB相增量型編碼器。

照版主的測試結果來看應該是選型問題，編碼器電壓不匹配所致！

呵呵，學習了
