各位大哥大姐

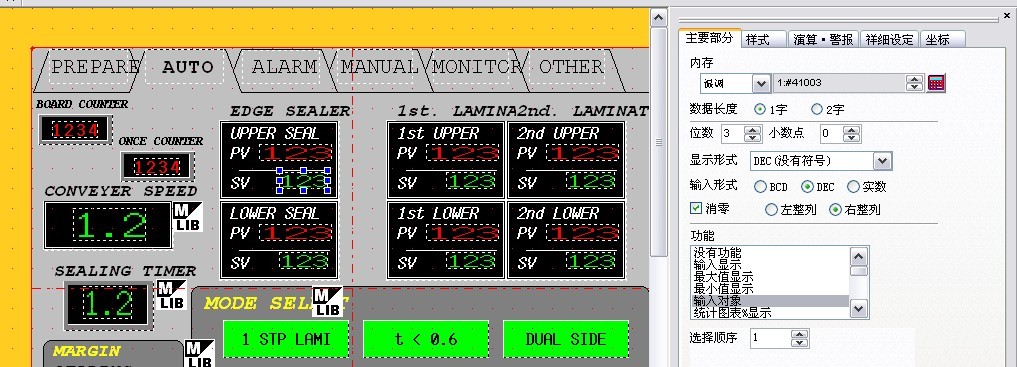

小弟有個問題很不清楚 希望大家?guī)兔Ψ治鱿拢?br />本公司的設備中，用的觸摸屏是富士的UG330 溫控器是富士的PRX4  ，利用PID來控制加熱器的溫度。在觸摸屏中，PV、 SV區域分別用來讀取溫度值、設定溫度值的。利用RS485進行通信。
不明白的是：

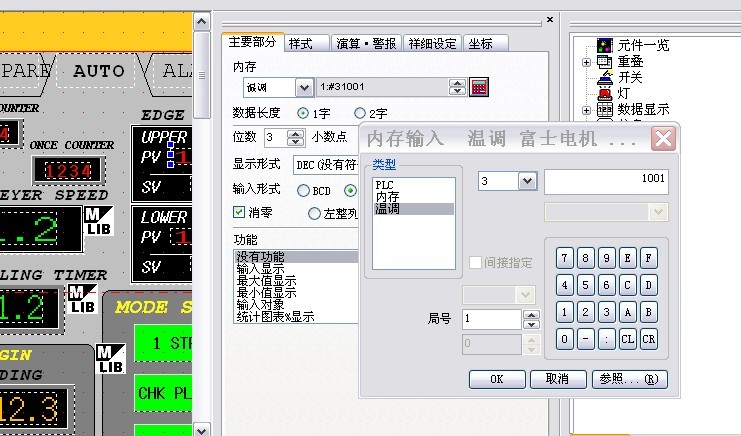

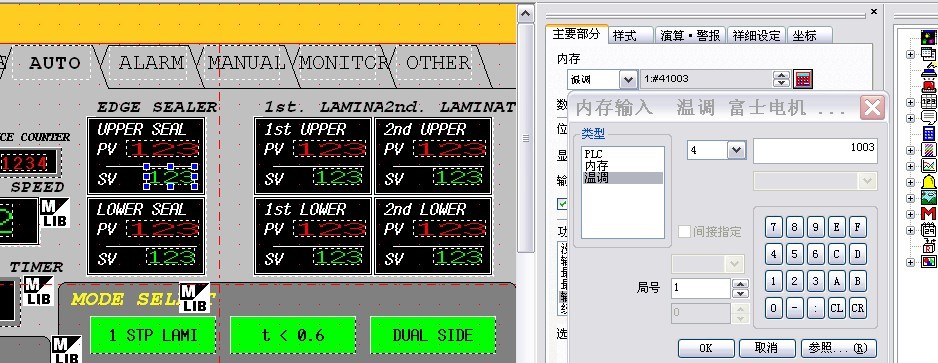

站號1到6，有6個溫控器，而讀取數據的PV處是1:#31001 到6:#31001，設定數據的SV處是：1:#41003到6:#41003.
1:#31001 中，可以是1:#0～41001 ，但為什么是選擇3呢
1:#41003中， 可以是1:#0～41003，但為什么選擇4呢

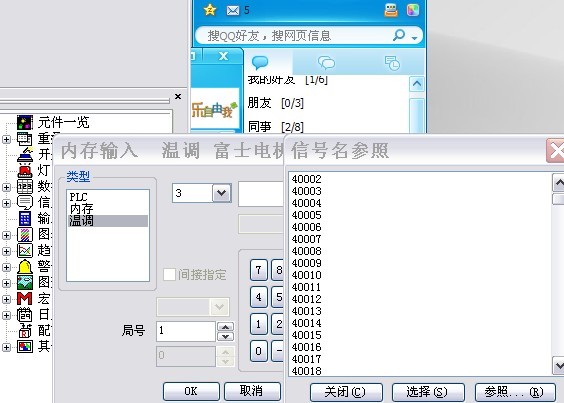

還有就是信號名那里，為什么選擇的是1001和1003呢，還望各位大哥大姐解答 不勝感激

自己先頂下，大家?guī)蛶兔Π　?/div>

難道就沒有工控人弄過這樣的工程嗎？

引用

引用樓主lingsun于2010-11-22 23:14發表的 HMI與溫控器通信 :
[attachment=50149] 各位大哥大姐
小弟有個問題很不清楚 希望大家?guī)兔Ψ治鱿拢?br />本公司的設備中，用的觸摸屏是富士的UG330 溫控器是富士的PRX4  ，利用PID來控制加熱器的溫度。在觸摸屏中，PV、 SV區域分別用來讀取溫度值、設定溫度值的。利用RS485進行通信。
不明白的是：
站號1到6，有6個溫控器，而讀取數據的PV處是1:#31001 到6:#31001，設定數據的SV處是：1:#41003到6:#41003.
.......

PV跟SV兩個在溫控器裡的位址本就不一樣,一個用3去讀是因?yàn)槟切﹨^(qū)域只供讀取不可以寫入,用4的部份是可讀可寫,所以要SV的就必須要用這一塊.
信號名(也就是溫控器內部的讀取位址),這一個你翻一翻PXR4的通訊手冊裡有談到每個位址的資料是什麼,看完你就知道了,有些一定要去好好的把資料讀完,載來看這個,這樣你就會變強.

這個是富士溫控變表通訊手冊上規定的地址，沒有什么好討論的

謝謝樓上的幾位大哥  終于找到了那個溫控器的通訊手冊 不過都是日文的 頭大

高手級別了，學習了
