樓主發表于: 2010-11-27 14:12

只看樓主 | 小中大

控制線路圖，要求：有二臺電機，先開第一臺電機延時一段時間后再開第二臺電機，當?shù)诙_電機啟動完后就關閉第一臺電機；停機時：先開第一臺電機延時一段時間后，再停第二臺電機，延時一段時間后再停第一臺電機。

劉洋88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 838 分
在線時間: 49(小時)
注冊時間: 2009-10-08
最后登錄: 2018-02-05
查看劉洋88的主題 / 回貼

1樓發表于: 2010-11-27 19:07

只看該作者 | 小中大

應該要多個繼電器還有時間繼電器，具體說有點復雜

shaolinsi

佛曰：不可說

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

2樓發表于: 2010-11-27 22:31

只看該作者 | 小中大

引用
引用樓主wen_xian_jun于2010-11-27 14:12發表的二次控制線路圖 :
控制線路圖，要求：有二臺電機，先開第一臺電機延時一段時間后再開第二臺電機，當?shù)诙_電機啟動完后就關閉第一臺電機；停機時：先開第一臺電機延時一段時間后，再停第二臺電機，延時一段時間后再停第一臺電機。

停機前，二臺電機不動？樓主說要二次控制線路圖，不知道是要PLC的還是要時間繼電器等搭出來的？

餓米豆腐

zhangcc1978

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 173 個
工控威望: 280 點
下載積分: 1611 分
在線時間: 298(小時)
注冊時間: 2009-08-14
最后登錄: 2025-10-19
查看zhangcc1978的主題 / 回貼

3樓發表于: 2010-11-27 23:58

只看該作者 | 小中大

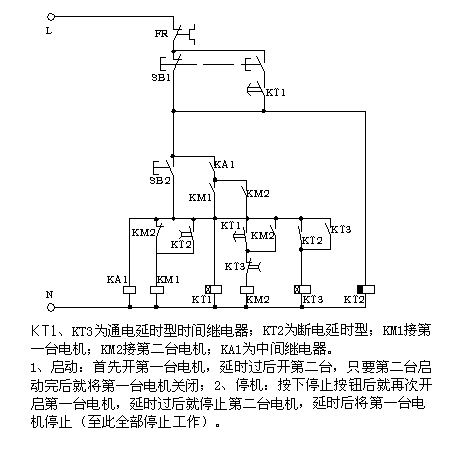

圖片：

看圖SB1為啟動按鈕，SB2為停止按鈕，KM1為第一臺電機，KM2為第二臺電機，KT3>KT2

wen_xian_jun

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的主題 / 回貼

4樓發表于: 2010-11-28 10:24

只看該作者 | 小中大

二臺電機，開機：先開第一臺電機延時一段時間后再開第二臺電機，當?shù)诙_電機啟動完后就關閉第一臺電機，第二臺電機繼續運行；
停機時：先再次打開第一臺電機延時一段時間后，再停第二臺電機，延時一段時間后再停第一臺電機（至次全部停止）。

PLC控制或繼電器與時間繼電器的都行。

沙痕

給生活編個程序，讓你過得更精彩~！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 595 個
工控威望: 826 點
下載積分: 21583 分
在線時間: 346(小時)
注冊時間: 2010-10-27
最后登錄: 2025-11-08
查看沙痕的主題 / 回貼

5樓發表于: 2010-11-28 10:58

只看該作者 | 小中大

其實這個挺簡單的，樓主如果有心從事電氣這一塊的話，最好還是自己考慮好了

wen_xian_jun

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的主題 / 回貼

6樓發表于: 2010-11-28 12:24

只看該作者 | 小中大

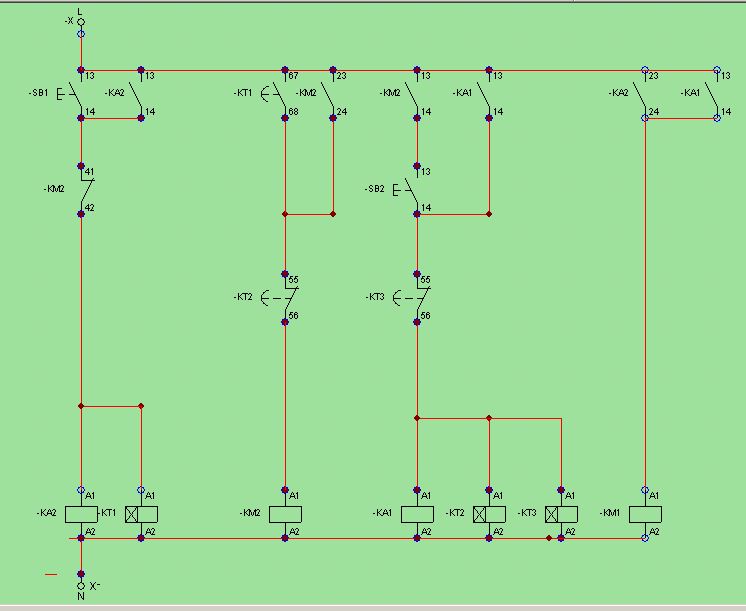

圖片：

謝謝三樓，雖然控制要求我有點沒說很明白，但從圖上看已經達到這個效果，另外我自己也畫了一張，請各位指點一下，是不是也可以行得通，能夠達到控制要求。謝謝各位。

wen_xian_jun

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的主題 / 回貼

7樓發表于: 2010-11-28 12:26

只看該作者 | 小中大

KT3線圈上面的KT2與KT3常開觸點為瞬時動作的觸點。

wen_xian_jun

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的主題 / 回貼

8樓發表于: 2010-11-28 17:40

只看該作者 | 小中大

三樓師傅發的這張圖片，我有個小小的疑問：如果當操作員平時不按啟動按鈕的時候，無意中按了停止按鈕，是不是電機會重新啟動呀？要讓這個安全因素消除就好。

j214500

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11 個
工控威望: 217 點
下載積分: 7384 分
在線時間: 163(小時)
注冊時間: 2009-01-10
最后登錄: 2025-12-07
查看j214500的主題 / 回貼

9樓發表于: 2010-11-28 19:00

只看該作者 | 小中大

這個用PLC步進指令就好了，不復雜

云宵城主

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看云宵城主的主題 / 回貼

10樓發表于: 2010-11-28 21:36

只看該作者 | 小中大

可以畫

wen_xian_jun

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 644 個
工控威望: 771 點
下載積分: 28411 分
在線時間: 120(小時)
注冊時間: 2009-06-02
最后登錄: 2018-05-03
查看wen_xian_jun的主題 / 回貼

11樓發表于: 2010-11-28 22:08

只看該作者 | 小中大

6樓這個圖片，發錯了，好像有點問題，我現在重新發一張上來看，請各位指教。至于用PLC控制，這個老板肯定不讓，投資大了不會出這個錢的，能用最簡單的方法最低的成本那才是最好的。用PLC對于個體戶私營企業來說有點浪費。謝謝大家！如有更好的方法請指出。
