工控人家園 三菱工控論壇 急！哪位大哥能告訴小弟關于三相混合式步進電機如何驅動啊？

{笑傲江湖}

不斷進步，勇攀高峰！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 281 點
下載積分: 765 分
在線時間: 52(小時)
注冊時間: 2011-01-17
最后登錄: 2015-06-17
查看{笑傲江湖}的主題 / 回貼

樓主發表于: 2011-02-22 08:40

只看樓主 | 小中大

圖片：

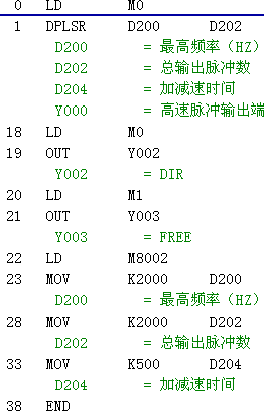

小弟剛剛接觸步進電機的控制，選用的時杭州中達的三相混合式步進電機FHB3913-H,驅動器是ZD-HB30622。程序如圖我怎么就沒有辦法驅動電機啊？

hangtian1045

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hangtian1045的主題 / 回貼

1樓發表于: 2011-02-22 09:00

只看該作者 | 小中大

程序不完全，沒法告訴你，請把驅動器的圖片能否發過來

flyfox1047

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 183 個
工控威望: 316 點
下載積分: 2029 分
在線時間: 77(小時)
注冊時間: 2008-07-09
最后登錄: 2025-10-24
查看flyfox1047的主題 / 回貼

2樓發表于: 2011-02-22 13:29

只看該作者 | 小中大

看了你的程序，應該是可以驅動的，可能是你電路沒有接好，從下面幾個方面檢查：
1.驅動器電源，AC或DC要分清，要根據電機選擇合適功率的電源
2.驅動器信號光偶都是5V的，如果使用24V電源需串一個2K電阻，12V電源則串一個1K電阻
3.驅動器的設置，要選擇脈沖+方向的方式，細分設置是否正確
4.最重要的一點，你是否使用的晶體管輸出的PLC？
