最近買個三菱fx3sa的plc，配fx3g-485-bd，做plc讀取溫度表的通訊調試。
電腦usb-485端口與溫度表進行modbus通訊，用串口調試助手發送、接收數據都正常。但是……根

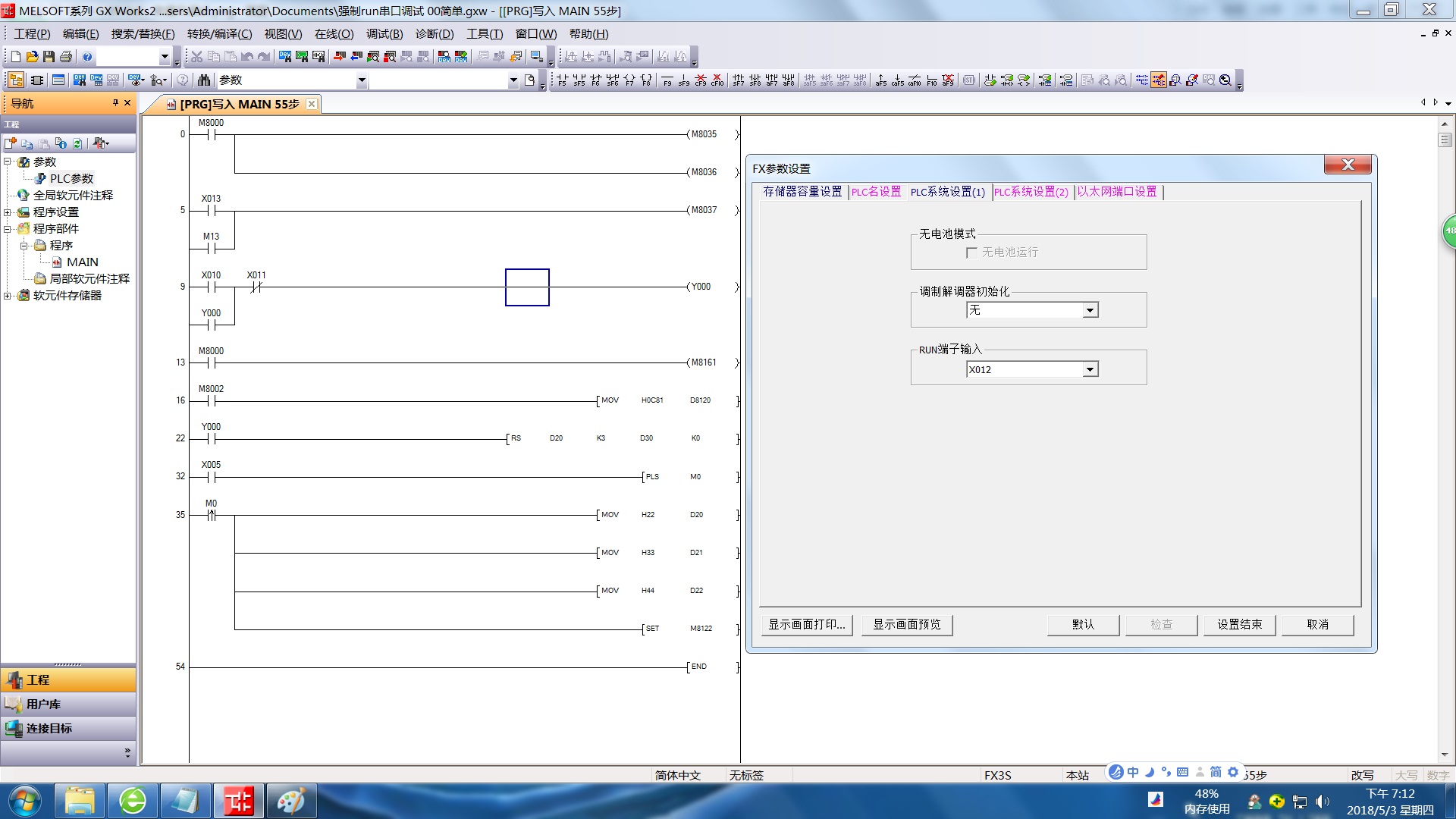

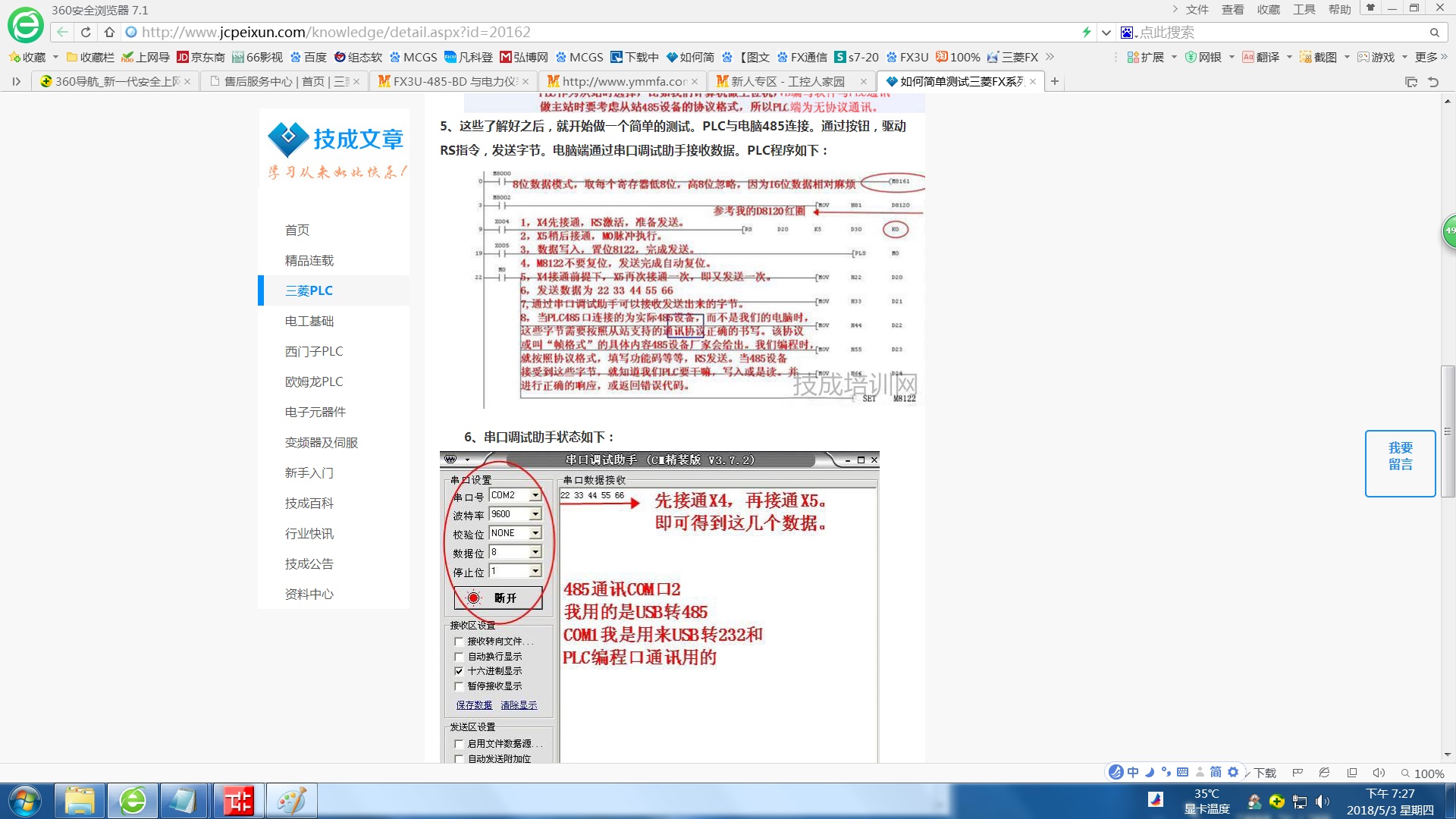

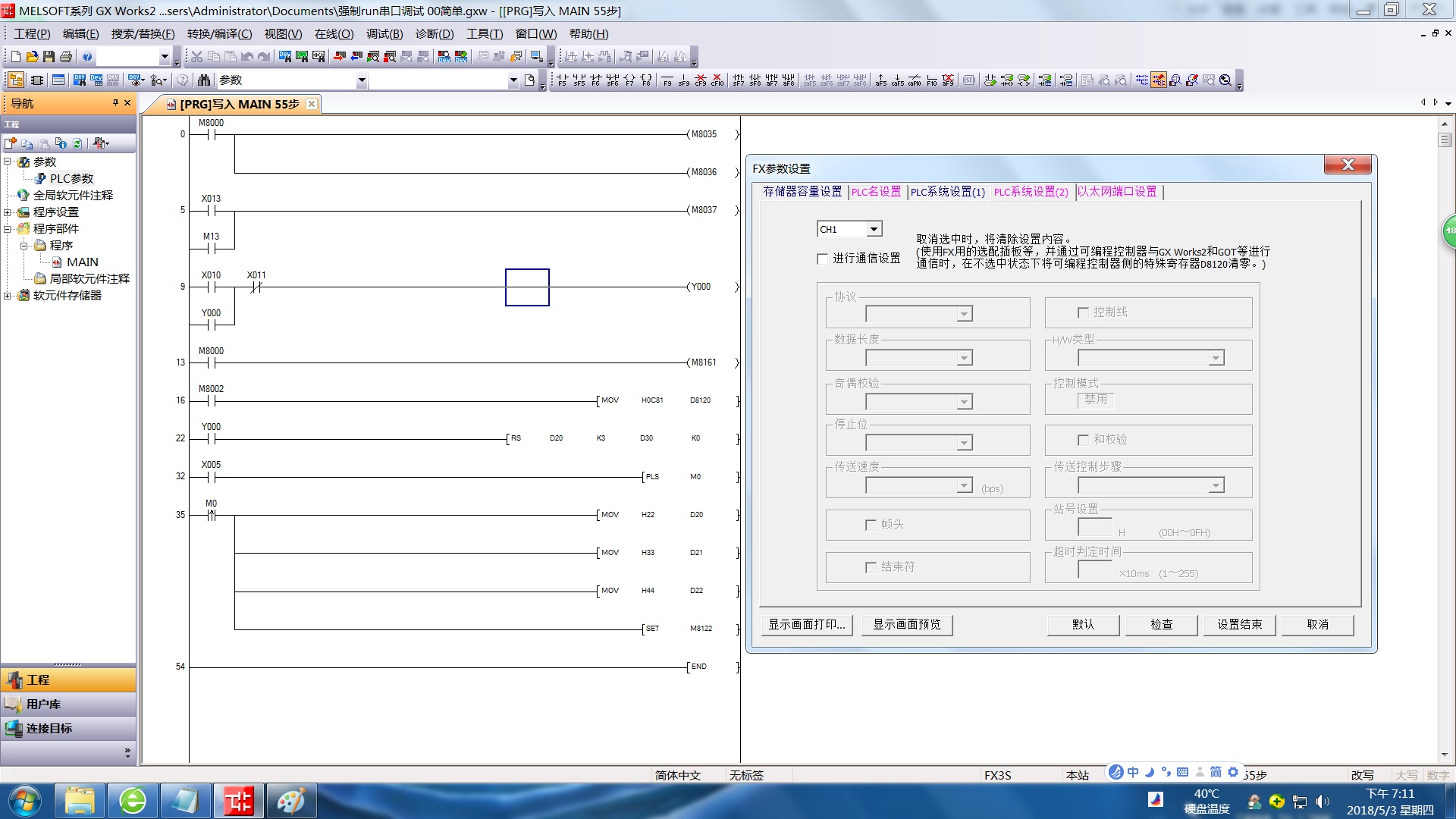

據網上資料（圖一）， 進行最簡單、基本的串口調試。自己的plc程序（圖2、3），從1-12步是強制

run/stop，然后是對于plc的d8120，進行h81，hc81，h1c81等幾個輪換設置，在電腦usb-485端口，用

了好幾種串口調試助手，只有fx3g-485-bd上面的sd指示燈閃爍一下， 沒有任何的數據返回。難道是

fx3g-485-bd新的模塊有問題？困擾了一個月，敬請高手們指教！

不知道你用什么型號溫控表？
你發送的數據是H22，H33，H44，
看起來不像modbus協議。

你可用串口助手監測一下485線上的數據，看一下是發送數據是否正確

學習學習了

艱難前進一小步……fx3g-485-bd出來的RDA與SDA并接后與電腦usb-485端口的485B連接，RDB與SDB并接后與485A連接。

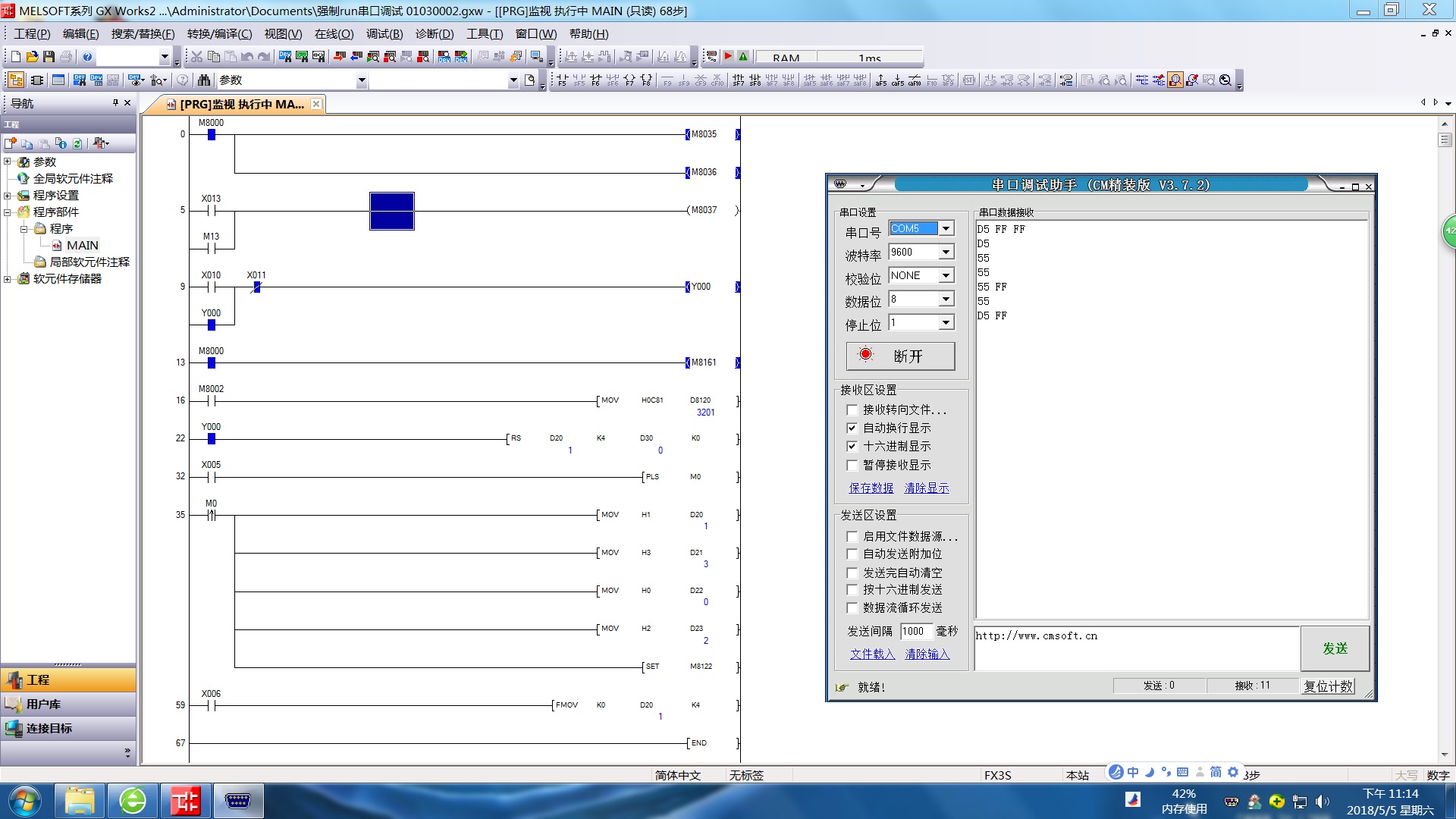

每一次的脈沖輸入，串口調試助手能夠?qū)��?yīng)的接收數據，只是數據完全看不懂…………

對應的數據正確的應該是01 03 00 02，原因在哪里咳？

按你程序我測試了一下是返回01 03 00 02，應該是你硬件接線錯誤，應是RDA與SDA并接后與電腦usb-485端口的485+連接，RDB與SDB并接后與485-連接。

但是按照你的那個接，我一開始也試了，fx485bd通訊板的電阻左邊中間，右邊全部撥動過，都沒有數據返回，問題在哪里呢？……(好想要得到你的那個效果)

我是放在中間的

請問你用的plc，通訊板，是不是三菱啊？@始終如一

FX3GA

引用

引用樓主zhangqin1222于2018-05-03 20:02發表的 調試助手讀取plc的困擾 :
最近買個三菱fx3sa的plc，配fx3g-485-bd，做plc讀取溫度表的通訊調試。
電腦usb-485端口與溫度表進行modbus通訊，用串口調試助手發送、接收數據都正常。但是……根

據網上資料（圖一）， 進行最簡單、基本的串口調試。自己的plc程序（圖2、3），從1-12步是強制

.......

我最近也在研究這個問題，通訊很懵逼啊，我用的和你的一樣fx3sa，加的是3ga 485bd，和臺灣創鴻儀表通訊
