CPU224XPsi CN主機，外加一個壓力傳感器。輸出是4-20mA的。我看西門子網站上寫的這個主機不能直接接電流信號。要買模擬量模塊。而且用電阻轉成電壓信號，會因?yàn)殡娮璧陌l(fā)熱或者短路而采集的信號不準。是不是這樣的�，F(xiàn)在用CPU224XPsi CN讀取壓力傳感器的模擬量值，應該怎么弄。還有讀取的值存放在哪里的。知道的朋友介紹下，感激不盡。

CPU224XPsi CN沒用過，
4-20mA對應6400~32000，｛(輸入AIW-6400)再轉換成實數｝/32000*量程=實際工程值。
輸入AIW轉換的值一般放到累加器（AC0~AC3）
實際工程值存放在V存儲區，如（0~10v）：
LD     SM0.0
ITD    AIW0, AC0
DTR    AC0, AC0
/R     3200.0, AC0
MOVR   AC0, VD100
AENO
MOVR   VD100, VD120
AENO
*R     10.0, VD120
AENO
ROUND  VD120, VD124
AENO
DTI    VD124, VW12

使用精密電阻就能滿足你的要求了

加個500歐的精密電阻就行。。。

現在又點不明白，壓力傳送器的量程是-0.1mpa---1mpa,輸入電壓是24v,輸出時4----20mA.。手冊上說，4mA對應數字6400,20mA對應數字32000，我現在加了個250歐姆的電阻轉換成0---5v的電壓信號。那么對應的數字是0----32000還是6400----32000。

壓力傳送器輸出4----20mA對應數字6400-32000，
加250歐電阻后4mA時:4*250=1v；20mA時：20*250=5v。即由4-20mA變成1-5v。這時1v就是-0.1mpa，5v就是1mpa。
對應數字量還是6400-32000.

在224XP 的摸擬量輸入端子上并聯一只500歐電阻就成電壓信號了，

或者你訂傳感器時是0-10V輸出的。

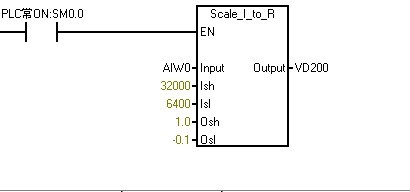

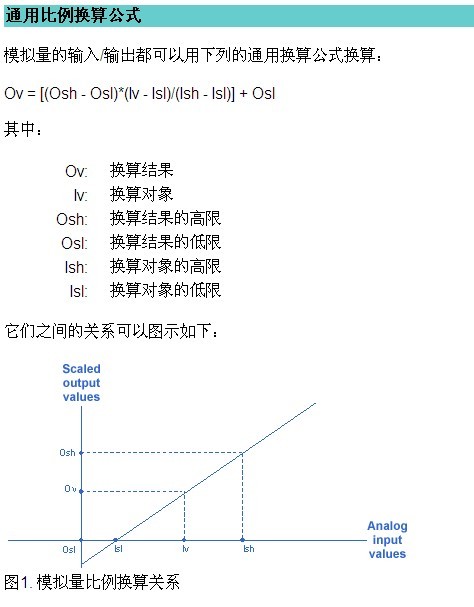

5樓說的我好像明白點了；現在我還請教下5樓和大家，對于模擬量讀取我用的是scaling庫，我對于里面幾個參數的設置不是太明白。對于指令中的INPUT:就是讀取的模擬量，也就是公式中的lv,output就是公式中的ov。lv和Ov分別代表什么意義。根據公式的描述，我還是看不明白。Ish對應的是不是就是32000，Isl是不是對應的就是6400，但是Osh和Osl分別對應的是什么，是我的壓力變送器的量程-0.1mPa----1mpa么？我的QQ是：350535096，手機是：15250461450，希望5樓和大家?guī)蛶托〉�。輸入和輸出分別代表什么

首字母“O”：與輸出有關。
首字母“I”：與輸入有關。
所以：Osh=1mpa
           Osl=-0.1mpa

其實就是個簡單的函數關系：第1個點（6400.0   , -0.1），第二個點（32000.0    , 1.0）
用庫就要用V區，需注意地址不要重復使用。
初次碰到較難理解，好好想想。
祝好運！！！

還想問下，對于Isl對應的最小值是6400，但是我的檢測值是4576，低于他的最小值。、

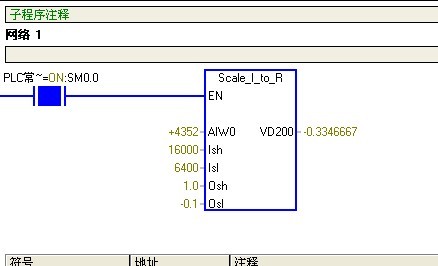

截圖給你們看 ，這樣求出來的值VD200是負值。但是我在CPU模擬量端子的兩端測量的電壓時1.3v.在1---5v之間。我的接線方式是這樣的。cpu模擬量端子是：B+  A+  M   V   I   M,    壓力變送器的出來就2根線，一個紅色，一根白色。我現在是吧24v電源的正極接壓力變送器的紅線，然后壓力變送器的白線接接CPU的A+端子，24V電源的負極接CPU的M端子M。然后再在A+  和M的兩端接個250的電阻（是4個1000歐姆并聯）的電阻。。打電話給西門子的人說CPU224XPsi的模擬量輸入是0--10V。對應的內部數據是0---32000.那么我并了個250的電阻不就是對應的事1---5V么，那么對應的是6400---16000.可是算出來的值是負值。

首先，不用懷疑截圖上數字的準確信，截圖上的AIW0是4352，那么你就需要用萬用表串在24V電源的負極與CPU的M端子中測一下電流到底有多大？國產的變送器大多需要修正一下。建議用E+H的，不過價格。。。。。。。。。嘿嘿！

如果CPU224XPsi的模擬量輸入真的是0--10V的話，那么Ish=32000，Isl=0(必須按滿量程填)
因你的信號已變?yōu)?-5v，并不是0-10v，因此Osh與Osl也不對了，幫你算了一下;Osh=2.375,Osl=-0.375
