工控人家園 西門子工控論壇 請教大神有關PID的參數是如何算出來的？

彭大偉

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 125 點
下載積分: 575 分
在線時間: 6(小時)
注冊時間: 2014-03-02
最后登錄: 2020-12-09
查看彭大偉的主題 / 回貼

樓主發表于: 2014-05-05 16:19

只看樓主 | 小中大

圖片：

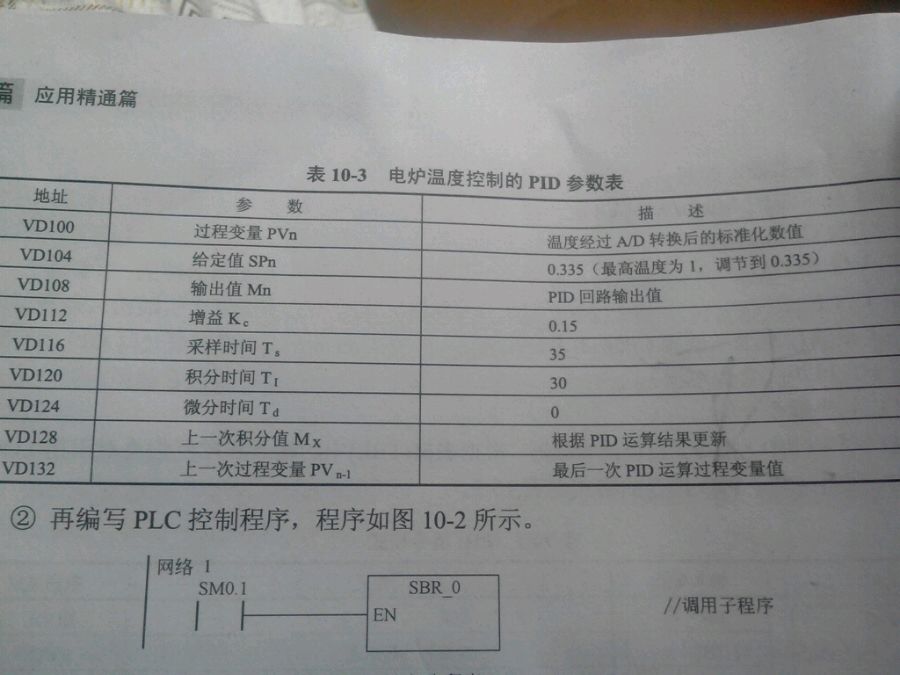

正在學習PID，請教一下下圖中，給定值、采樣時間、積分時間的數值是如何算出來的？

彭大偉

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 125 點
下載積分: 575 分
在線時間: 6(小時)
注冊時間: 2014-03-02
最后登錄: 2020-12-09
查看彭大偉的主題 / 回貼

1樓發表于: 2014-05-05 16:21

只看該作者 | 小中大

比如VD112，為什么是0.15？如何算出來的呢？

彭大偉

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 125 點
下載積分: 575 分
在線時間: 6(小時)
注冊時間: 2014-03-02
最后登錄: 2020-12-09
查看彭大偉的主題 / 回貼

2樓發表于: 2014-05-05 16:36

只看該作者 | 小中大

圖片：

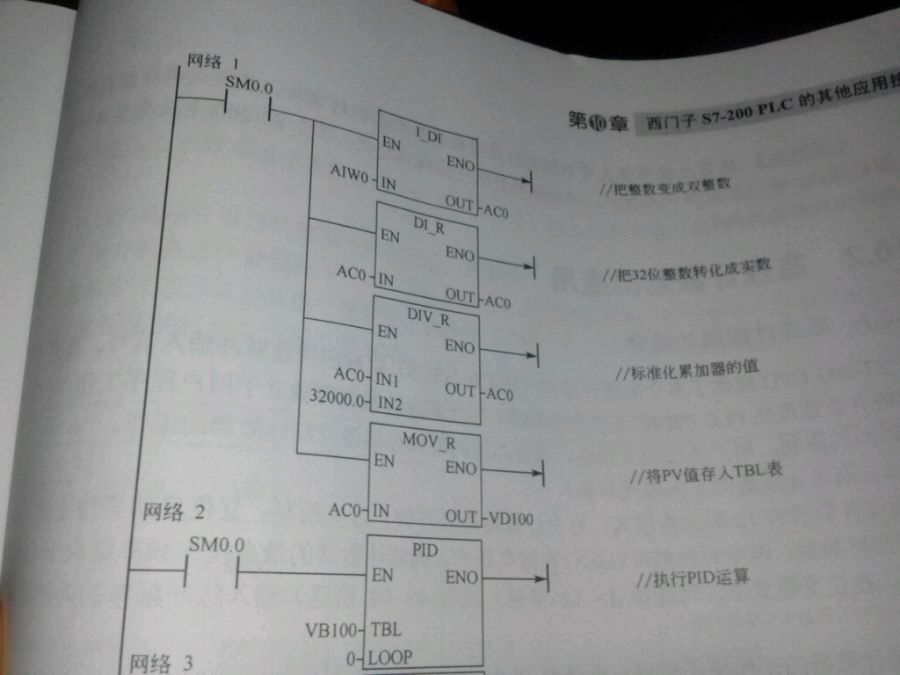

第三行，為什么讀入的模擬量要除以32000？射射大神了

明維修

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 147 個
工控威望: 259 點
下載積分: 962 分
在線時間: 180(小時)
注冊時間: 2010-11-01
最后登錄: 2025-11-02
查看明維修的主題 / 回貼

3樓發表于: 2014-05-05 18:26

只看該作者 | 小中大

比如VD112，為什么是0.15？如何算出來的呢？
答:0.15只是個默認值而已,隨PID回路而變,可以是其他的值.以實際控制點合適為準.
第三行，為什么讀入的模擬量要除以32000？射射大神了
答:因為S7-200的PID輸入規定必須是0.0~1.0,所以要把輸入的數字量0-32000量化到0.0~1.0.

本帖最近評分記錄：

下載積分:+1(彭大偉) 真誠感謝！
