鏈條轉動規定的距離，請說明這轉動規定的距離是用什么定實現。

步進電機帶動鏈條

明天上傳照片  這能上傳視頻嗎？
本想調出來看看但
plc加密了
怎么破
fx3u的

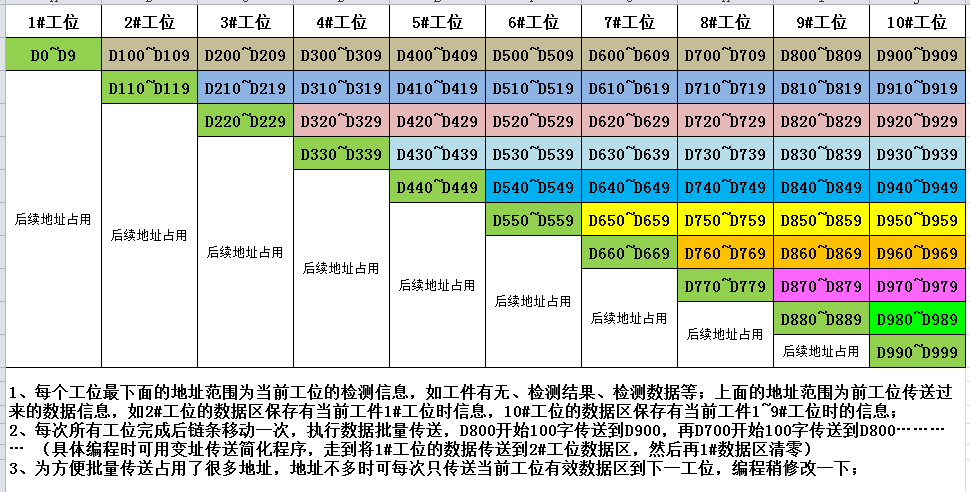

用數據批量移位可以做的，可參考下這個表格及說明

記住，各個 工位的 產品 狀態，就OK了啊；主要還是 依據 狀態 移位；如：工位1有 產品 且 OK，則 狀態為1 ，傳遞給 工位2，工位2只有產品是 OK狀態，才會工作，依次類推啊；是有 編程方法的

7工位檢測,8個產品OK/NG分別做移位指令,就這么簡單

用SFC步進功能外加位移指令，

每步都帶一個16位數據就好，后8位代表是否廢品，0為廢品1為正品。如果想在簡單點那么這個數據的前8位可以設置一個FLAG表示是否有廢品（只需要在第七步檢查完成后根據8位的狀態設置一下），這樣到第9步時，檢測一下FLAG，如果沒不合格產品就不需要提取后8位數據，如果有不合格產品，和后8位與一下FF，得到一個數據就能判斷那些位是廢品。只需每次移動時將此數據跟隨傳輸就好。

在7工位時把8個檢測信號各置位一個繼電器,到8工位時將8個繼電器傳送給另外8個繼電器,9工位時只根據最后8個繼電器的狀態來輸出.不知是否可行?

樓主做出來了嗎？可以發出來分享一下

大家換個思路。不要糾結于工件本身整體的過程，把相鄰工位之間的區域看做一個buffer。buffer里面有n的數據段，這個n是在工作中會變動的，表示里面存了幾個東西。按照這種連續工位來看，n=1。那么當上一工位完工后，就把狀態傳到buffer里面對應的數據段中，這個對應關系是根據里面存的數量n來的。同樣當下一工位檢測到進料了，從上一個buffer中取出最前面的一個數據段。同時使用大家都討論過的塊移動指令BMOV把buffer數據段整體移動一個段的位置。這樣就不需要關注整個線體是如何運作的。每個工站只需要關注給我的料時什么狀態，我出去時應該改寫哪些狀態。采用這樣將工件看做對象的方式在不同的位置進行傳遞并對部分屬性進行操作會更簡單一些。

你的問題還沒有解決嗎？
