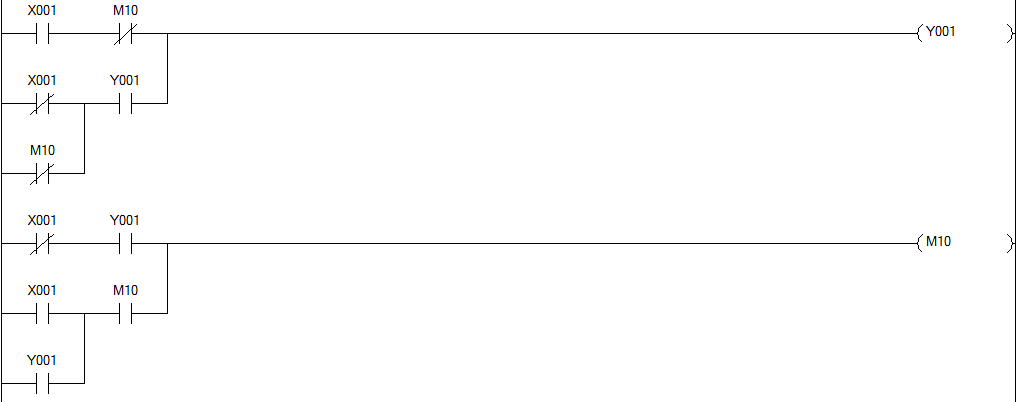

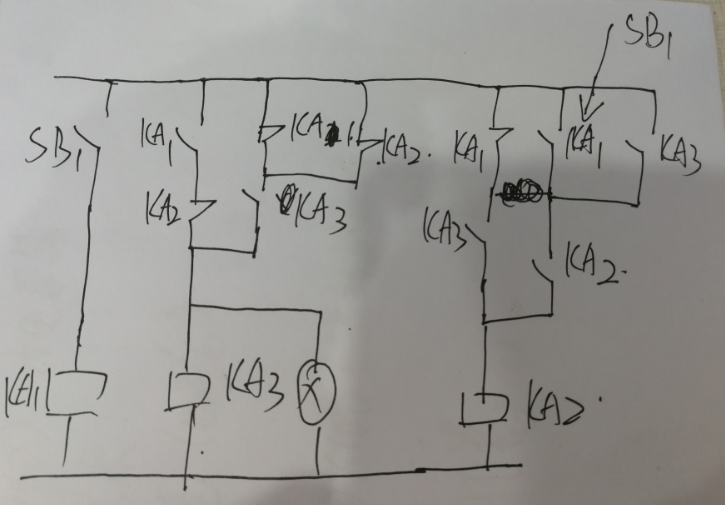

閑來無事，翻翻書，發現了另一個單按鈕啟停的電路，按耐不住自己電工出身的心，接了個繼電器電路，結果發現，繼電器電路和邏輯梯形圖還是有區別的。PLC模擬沒問題的電路，繼電器接出來是不行的，分析下原因，可能是繼電器的吸放在反應時間上和梯形圖是有差別的。歡迎大神來個更專業的解釋！
PS：我發現網站這個功能做的還不錯，第一發圖片附件過大，沒成功。重新選擇上傳圖，正在郁悶又要編輯文字，發現網站是有保留的，這個要點個贊！！！

PLC是循環掃描的。。。。。

沒記錯的法按鈕做，應該要做防抖處理（記得以前用單機做有這種說法）。另外繼電最是固態繼電器（電子式）響時間比機械式要快很多。以上只是個人想法，請誤噴。

繼電器有觸點競爭，PLC觸點競爭不明顯。

引用

引用第4樓老兔子于2017-11-17 19:59發表的  :
繼電器有觸點競爭，PLC觸點競爭不明顯。

長姿勢了，第一次聽到這個詞

單按鈕啟動梯形圖不用那么復雜吧
ld x1      altp y1

確實，之前搭建過小電路，一開始自鎖，氣缸得電，碰到感應器計時要復位。一開始我把時間繼電器的常閉觸點接到了急停下面。，在總之路里。我發現什么情況，怎么一直打架，停不下來，后來我想是觸點動作時間問題，后來我把時間繼電器常閉接到了自鎖繼電器的線圈那，就OK了。后來也做過幾個小程序，理論上明明可以的，但是程序就是反應不過來，我就延長掃描周期，然后成功了。，

在電路中還發現-常開常閉對于PLC來說只是一個靈敏度。常閉的靈敏度高于常開，畢竟對于常閉來說。百分之99的行程都是斷開，對于常開來說只有百分之1的地方是接通。

我都是直接一個ALT命令就解決

就用一個altyp指令就可以實現。而繼電器電路用兩個中間繼電器可以實現。

引用

引用第5樓沒啥特長于2017-11-18 08:30發表的  :

長姿勢了，第一次聽到這個詞

觸點競爭在繼電器類電器控制電路的邏輯電路中是一種常見的現象，它是由于觸點斷開的時間比接通時間快，它們之間有一個時差的原因所造成的兩者之間的競爭，如果設計不合理，就會造成你在理論上可行，實際不可行的現象。
