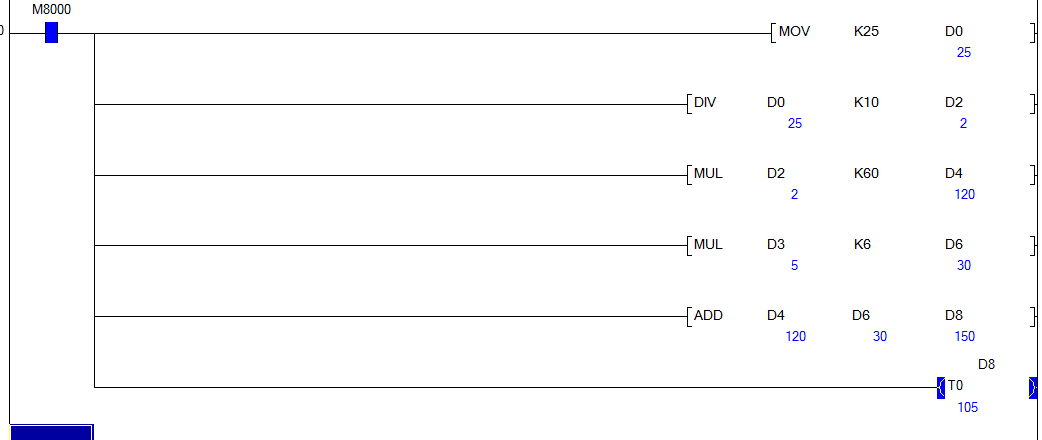

1.程式漏一段。

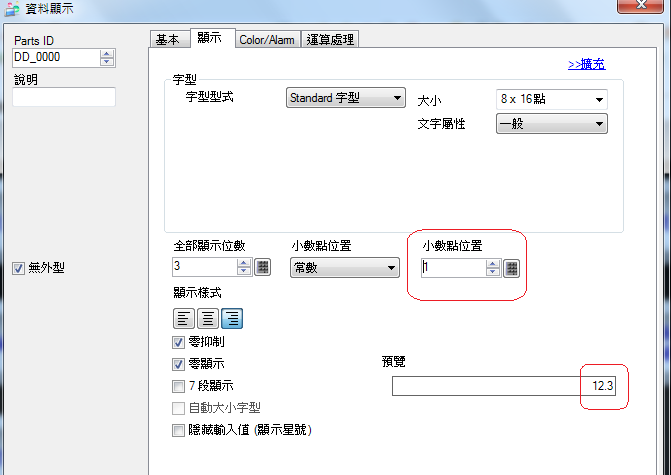

2.人機設定如圖2
3.人機輸入25。

引用

引用第23樓咗臉ヅ微笑ぺ于2018-03-15 14:13發表的  :


大哥，看16樓圖，這樣設的話可以輸入兩位小數，比如12.34，實際上到PLC的值是1234；就算輸入12，實際到PLC的值也是1200

顯示格式如何選？只有選實數才能顯示小數點后面的數字，其他都顯示不出小數點后面的數字。還有個問題就是這種方法不能輸入超過54分鐘，超過54分鐘，計時器時長地址就會超出范圍，PLC監控不出數值

引用

引用第24樓john42tw于2018-03-15 14:18發表的  :
1.程式漏一段。
2.人機設定如圖2
3.人機輸入25。

人機上輸入的數值是要有單位的啊，輸入25就代表25分鐘，不是2.5分鐘啊

引用

引用第26樓維他命c(diǎn)于2018-03-15 14:27發表的  :

人機上輸入的數值是要有單位的啊，輸入25就代表25分鐘，不是2.5分鐘啊

17樓都給你寫出來了，還在那糾結。一群人也太菜了，雖然我也很菜。。。

引用

引用第2樓維他命c(diǎn)于2018-03-13 16:37發表的  :

試了試你說的，沒成功，因?yàn)槲蚁朐谟|摸屏輸入一個比如2.5分鐘，然后在PLC里賦值給計時器，如果觸摸屏上使用無符號整數則沒法輸入2.5分鐘，而用實數則可以。
或許按你說的我寫的程序有問題吧

如果你使用的是富士的觸摸屏，那么：




然后通過演算，讓你輸入的值進行轉換為以100MS為時基的定時器次數，例如輸入1.0，實際輸入值為10，乘以60，就得到了600個100MS的定時時間，也就是1分鐘的定時。



這樣，不需要在PLC中進行編程計算，如果使用10MS的定時器，那么只要乘以600就可以了，唯一考慮的是限制用戶輸入來控制以防止數據溢出，當然，你如果使用DINT或者UDINT類型，配合使用IEC定時器，你可以獲得49天的定時時間。

Good Luck~

引用

引用第27樓jum1982于2018-03-15 14:50發表的  :




17樓都給你寫出來了，還在那糾結。一群人也太菜了，雖然我也很菜。。。

那個程序最多只能計時54分鐘，超過54分鐘就不行了

假如一定要用分鐘，同樣可以采用多級。

觸摸數屏值199.9擴大60倍，
PLC值為11994 為總計時秒數
秒數  除3600，得到小時，
得到余數再除以60得到分鐘，
乘下余數為秒。

然后用得到數值和各級計時器比較。

條件還挺多，繼續吧。

引用

引用第31樓jum1982于2018-03-16 09:15發表的  :
條件還挺多，繼續吧。

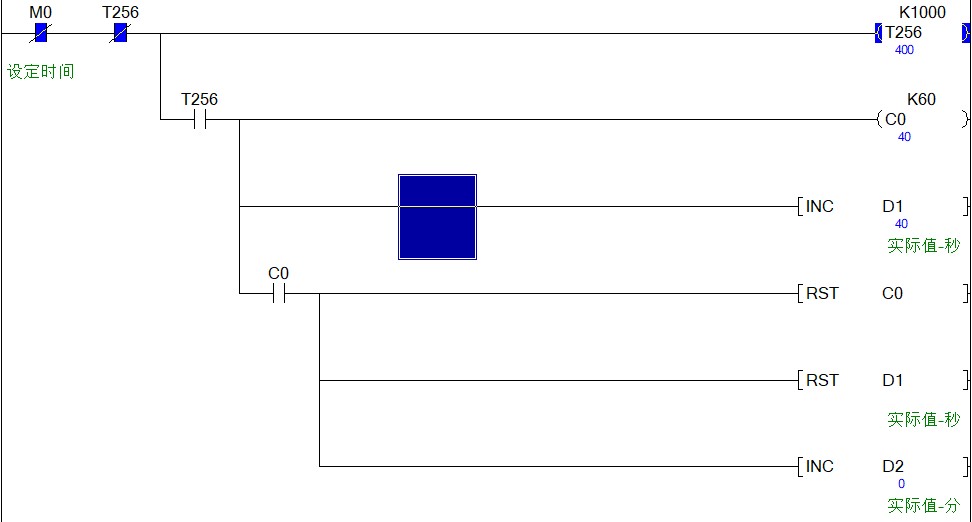

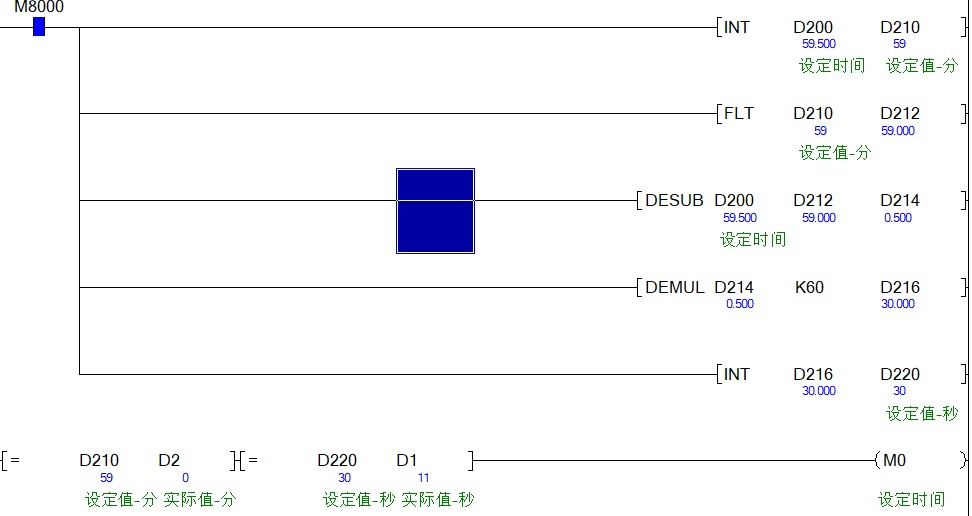

[attachment=220177]

[attachment=220178]

這個方案可行，感謝！！只是第二張圖沒看懂是啥意思
再次感謝！

引用

引用第32樓維他命c(diǎn)于2018-03-16 10:40發表的  :

這個方案可行，感謝�。≈皇堑诙�張圖沒看懂是啥意思
再次感謝！

第二張圖是實際的運行時間啊。

屏上設置為分鐘、秒不就行了嗎，干嘛搞這么麻煩

用特殊繼電器配合計數器.
PLC對人機輸入值之進行浮點演算到秒后化成整數.作為目標值.
PLC對特殊繼電器1秒周期進行計數.
達到目標值后,再進行其他操作.
這樣,理論上誤差在2秒以內.
