無功電容補償強制半自動投切控制
我廠有一碼頭吊機， 160專變供電，因碼頭吊機工作特性，動作一次從抓料、提升、轉位、放料、回位前后二十多秒，普通電容補償投切速度跟不止，所以想了一個方案如下：用一個電流繼電器檢測負載電流，當電流大于設定值，觸點閉合，接通X4,后，由內部程序轉換為啟動信號，按設定延時時間后間隔控制多路Y循環移位輸出，實際輸出路數可用X0-X3組成合1248編碼成1路到7路任意路循環移位輸出，如預先短接X0和X2，按編碼組合是5,程序把5解碼后給對應的程序?qū)�SFTL循環移位指令進行控制，讓其產生5路輸出、3路不輸出且往右移位，此目的是讓電容組至少有一組在停歇，不至于長時期工工。當短時間沒啟動信號程序不會馬上停止輸出，當沒信號時間大于一定時后才停止輸出。
IO以及內部部分分配說明：
X0 X 1X2為循環路數組合設置開關，其關系為1248編碼原理
X3為啟動循環移位程序和時間間隔判斷，接電流繼電器觸點，
Y0到Y(jié)7外接8路電容組

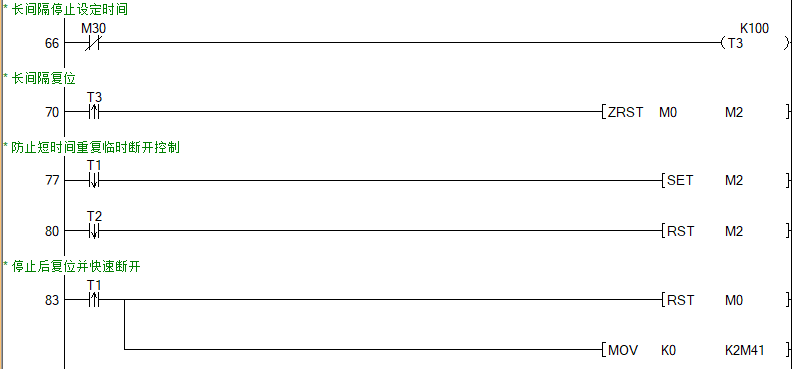

T1短間隔停止判定時間

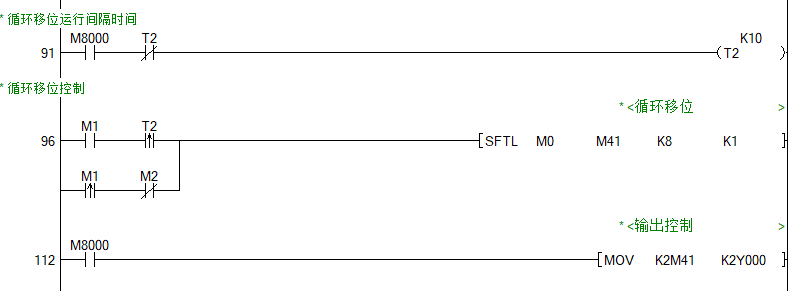

T2循環移位運行間隔時間
T3長間隔停止設定時間

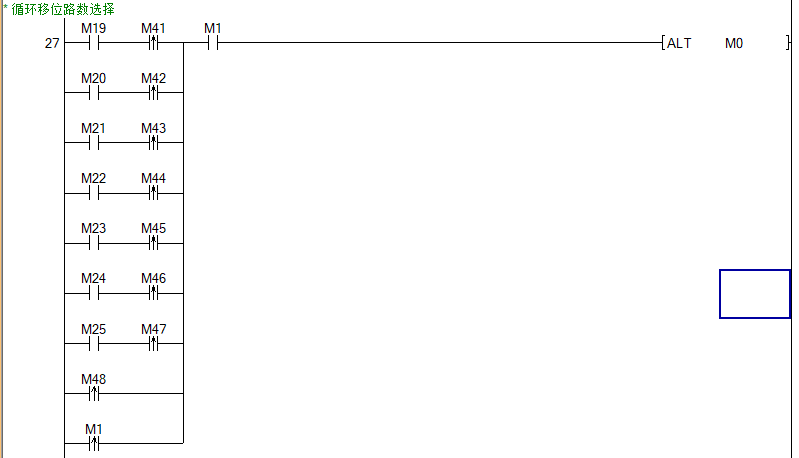

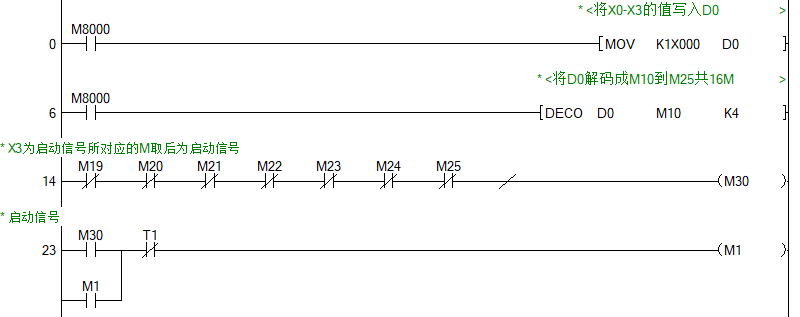

DECO對應把X0-X3 組合傳到D0解碼成M10到M25共16個M,,其中對應起作用的是M19到M25共7個M,一方面是組成啟動信號，另一方面是作為循環移位路數的選擇開關。
關健詞：
ALT交替輸出指令
DECO譯碼指令
SFTL循環移位指令,
循環循環路數可選
文案到此，不能再細說了，再寫就成3000字的技師論文了，有興趣的可以自己擴展資料就可以去做技師答辯論文了。
當然，此程序只是本人學著別人原有程序頂抄過來組合著寫，其中有很多不足之處，望各位鍵下留情！

感謝你的分享！！！

謝謝分享

感謝你的分享！！！

感謝分享

基本都單片機，干這個的，PLC很少，

無功補償采樣計算量大，plc搞這個意義不大。
無功補償，電機工作狀態不同，補償量是不一樣的。你這個循環補償，僅解決了電容重復投切問題，實際補償值與需要值仍會有較大差距，效果不會太理想。
過零投切器，價格已經很低了，將投入時間設短點，切出時間略長點。這樣投資成本比你這套還要低，但效果要好的多

可以學習
