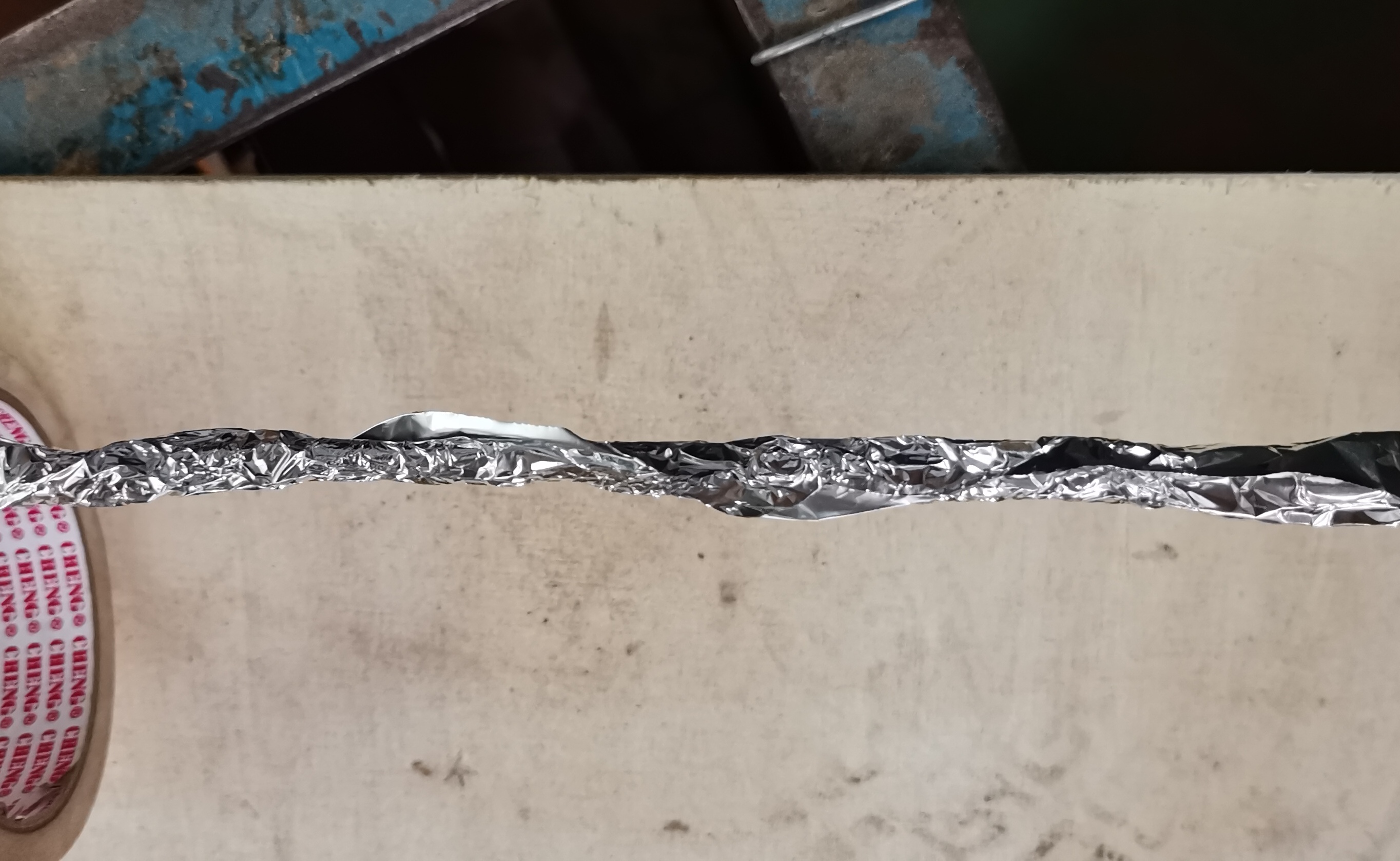

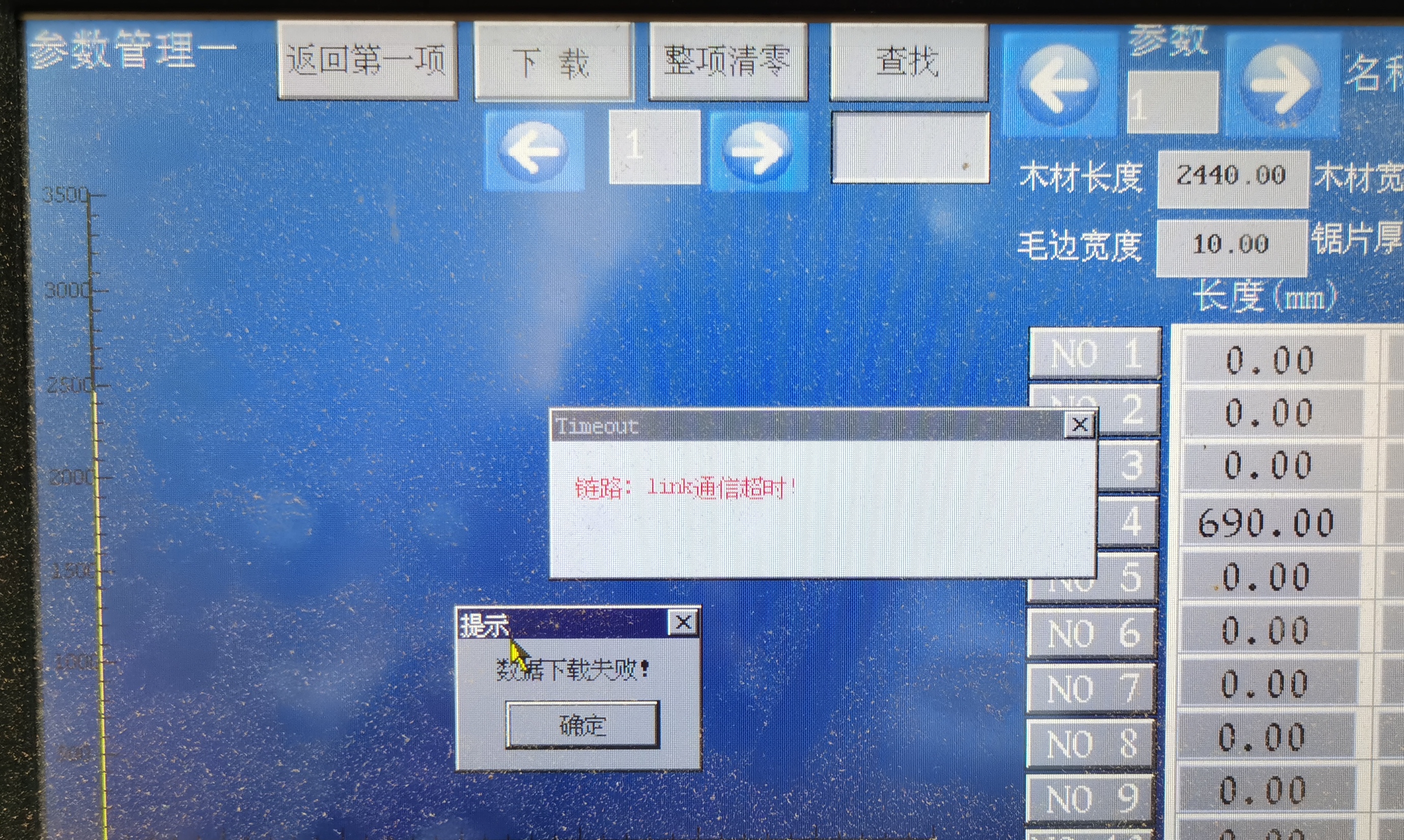

臺達EH3和觸摸屏通訊，貌似一切正常，實則暗流涌動，不知什么時候就來一下，鏈路：link通信超時！，有時候很長時間都正常，有時候不經意就來一下，毫無章法，嚴重影響工廠生產，甚至換過PLC，換過線，檢查過接地，檢查過電源，根本解決不了問題，也有可能電源的干擾，因?yàn)榉烹娔X在電箱附近聯機PLC,沒有外接鼠標的情況下電腦根本無法正常工作，現在想個毛招，用錫紙包裹通信線，因?yàn)橄掳嗔藳](méi)人在沒有測試，如圖，發來讓大家看看有什么辦法能夠消除這種諧波干擾，說明一下通信線長5米，不清楚有沒有帶屏蔽，是否雙絞線

485抗干擾比232強多了

換屏蔽雙絞線，套金屬軟管。屏蔽層接地，加磁環

引用

引用第2樓yerong于2023-04-19 08:09發表的  :
485抗干擾比232強多了

485另有任務，接伺服了

想一切可能的辦法解決問題，因?yàn)槭彰酌字林匾?

引用

引用第1樓l83438797于2023-04-18 22:58發表的  :
干擾這個問題確實比較麻煩，最近遇到一個切身案例：三菱CC-Link的某一站頻繁閃斷，初次懷疑是接地不良，然后在報錯站檢查發現遠程IO模塊為新加模塊，沒有接-接地線，于是用了一根約0.3的線做了接地，后來好了一段時間，但是后來又出現了。于是懷疑終端電阻不是原裝的，可能有問題。又原裝電阻不小心弄丟了，用了一個120歐的（原裝110歐），測試更差了。后來狠心檢查所有電箱。發現很多IO模塊都沒接地，個別電箱整個都沒有接地線。然后果斷把方便加接地的都加了一遍。接地線也換成比較粗的那種，后來才算根除了這個問題。所以接地能做就盡量做到最好，這樣留后患的概率小很多。

cc-link最好使用專用的CClink線纜。我們之前用普通電纜碰到強干擾源（高頻加熱爐）也是頻繁的斷線。穿鐵管加電阻什么的都沒用。后來買了一卷專用的cclink線纜換上就好了

1、縮短通訊線
2、2端各加232-485轉換模塊
3、降低通訊速度

可以試試看哪個效果好

故障跟蹤：客戶使用不到三個月同樣的問題又來 ，真是山重水盡疑無路，柳暗花明不見春。服了

引用

引用第8樓zhuyongxiong于2023-07-07 12:26發表的  :
故障跟蹤：客戶使用不到三個月同樣的問題又來 ，真是山重水盡疑無路，柳暗花明不見春。服了

繼續整它

引用

引用第9樓gaoyingchun于2023-07-07 15:22發表的  :

繼續整它

得下單讓客戶付米米才整再不行就得考慮重做系統

如樓主所說，通訊線長了確實會存在干擾問題，樓主這樣用錫紙包裹是一個非常之舉，值得所有同行學習的典范。就地取材，因地制宜，靈活變通，佩服。
       樓主記得錫紙一端要記得接地，不要二端接地，這樣效果會更好。
