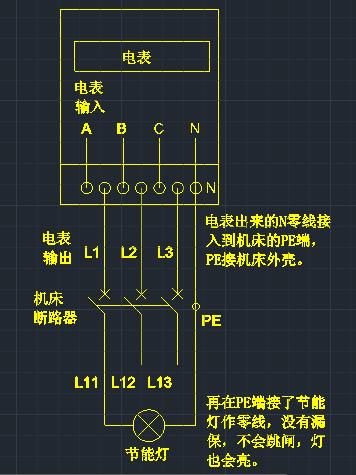

我只是路過看見別的電工這樣安裝著，質疑一下，這樣的接線方式可以嗎？沒有安裝漏保，只有斷路器，燈也可以亮。/////發錯版塊了，應該在綜合討論區
補充：
  原先沒有搬遷廠房時，數控機床就四芯電纜線，三根火線，一根地線，不需要N線。搬遷廠房后，因為沒有照明，又沒有換電纜，將原先拆下的電纜用上了，沒有零線，安裝的電工師傅就將火表出來的零線即當?shù)赜之斄悖瑱C床沒有再另外接入地線。

最大的可能是你看錯了吧！N和PE合并，不符合當下主流TN-S系統，這種接法在50~80年代的TN-C系統會出現，俗稱保護接零，但這種系統已淘汰出局。至于為何去百度吧

看錯不至于

這么接能用，但是肯定不安全。
假設過來的零線斷了，那么機床就帶電了。
而且看斷路器規格，如果人觸電了，也不一定會跳閘。

此圖基本正確，PE線是沒有的。

這樣搞零線斷了直接燒死人。還有就是不能裝漏保，裝漏保就跳閘。

三相四線制，TN-C接法，多用于五金廠。精密儀器使用不多的場合。

這個其實就是以前的家用電器很多都是保護接零 零線出問題就外殼帶電 燒東西

在TN-C供電系統中，因工作零線和保護零線是共用的，所以地線（PE）是可以當零線用的。在TN-S供電系統中，因工作零線和保護零線是分開的，所以地線不能當零線使用。電器照樣會亮，可以用，但是一旦有斷零就會有生命威脅。

這個線路是一個老板移設備后，在新廠房，叫他自己的親戚（也是電工）安裝的電器線路，叫我過去維修設備，我看見設備如此接法，我也問了一句，這樣安裝的線路不是有危險嗎？他說可以，所以讓大家討論討論。

老板要你怎樣接就怎樣吧。

機床的PE單獨接N或PE，燈別接PE，出事了要查誰設計，誰接的線
