樓主程序要是有密碼就好啦

引用

引用第48樓13642077586于2024-12-04 08:37發表的  :
樓主程序要是有密碼就好啦

又不值錢，閑的無聊寫著玩分享學習，解密也沒什么用，需要硬件才能運行。

主要是學習思路。借鑒一些經驗。提升一下自我。

引用

引用第49樓hezhen880924于2024-12-04 08:50發表的  :

又不值錢，要什么密碼，閑的無聊寫著玩分享學習，解密也沒什么用，需要硬件才能運行。

主要是想看看循環邏輯是怎么實現的想了很長時間沒有想明白，樓主發的程序有的功能塊加密了

引用

引用第51樓13642077586于2024-12-04 15:59發表的  :



主要是想看看循環邏輯是怎么實現的想了很長時間沒有想明白，樓主發的程序有的功能塊加密了

自動運行原理是INC很簡單，重復指令是記錄頻道和步號位置，利用數組存儲就能知道重復指令在哪個頻道的哪一步，能實現跨頻道98次嵌套重復循環，重復指令嵌套次數沒限制的可以改成10000次嵌套，重復指令可以在不同頻道依次運行，運行沒有限制。CH調用指令和重復指令一樣原理，能在運行的頻道中調用其他頻道運行，類似執行子程序。用過武藏三軸平臺就能知道指令的應用，武藏說明書上有寫指令用途，和武藏指令是一樣的意思。還有 陣列指令，平面直線插補指令(XY)，平面圓插補指令(XY)，空間直線插補指令(XYZ)，空間圓插補指令(XYZ)，空間螺旋插補指令(XYZ)，這些指令都能在基恩士PLC寫出來和武藏一樣運行。基恩士PLC加定位模塊，可以在一個PLC里寫很多個武藏類似的系統，一個PLC里多個武藏系統同時并行運行100多軸，軸數沒限制，主要看PLC內存夠不夠，整個程序很小，程序在數據內存不占用程序寄存器。對數學要求很高，程序其實是數學，寫程序只是在解析數學公式，算法在指令里應用，寫二次編程對現在高性能PLC沒有品牌要求，觸摸屏只是人機接口，輸參數用的品牌別在意。

畫面不錯，很有質感

引用

引用第53樓59748361于2024-12-05 09:33發表的  :
畫面不錯，很有質感

下載到觸摸屏響應很快，網線連接用著確實不錯，觸摸屏只是接口程序都在PLC。

控制問題都可以轉化成數學問題，建立數學模型用數學公式算法解決，寫程序解析數學公式，程序是數學。

厲害，高手

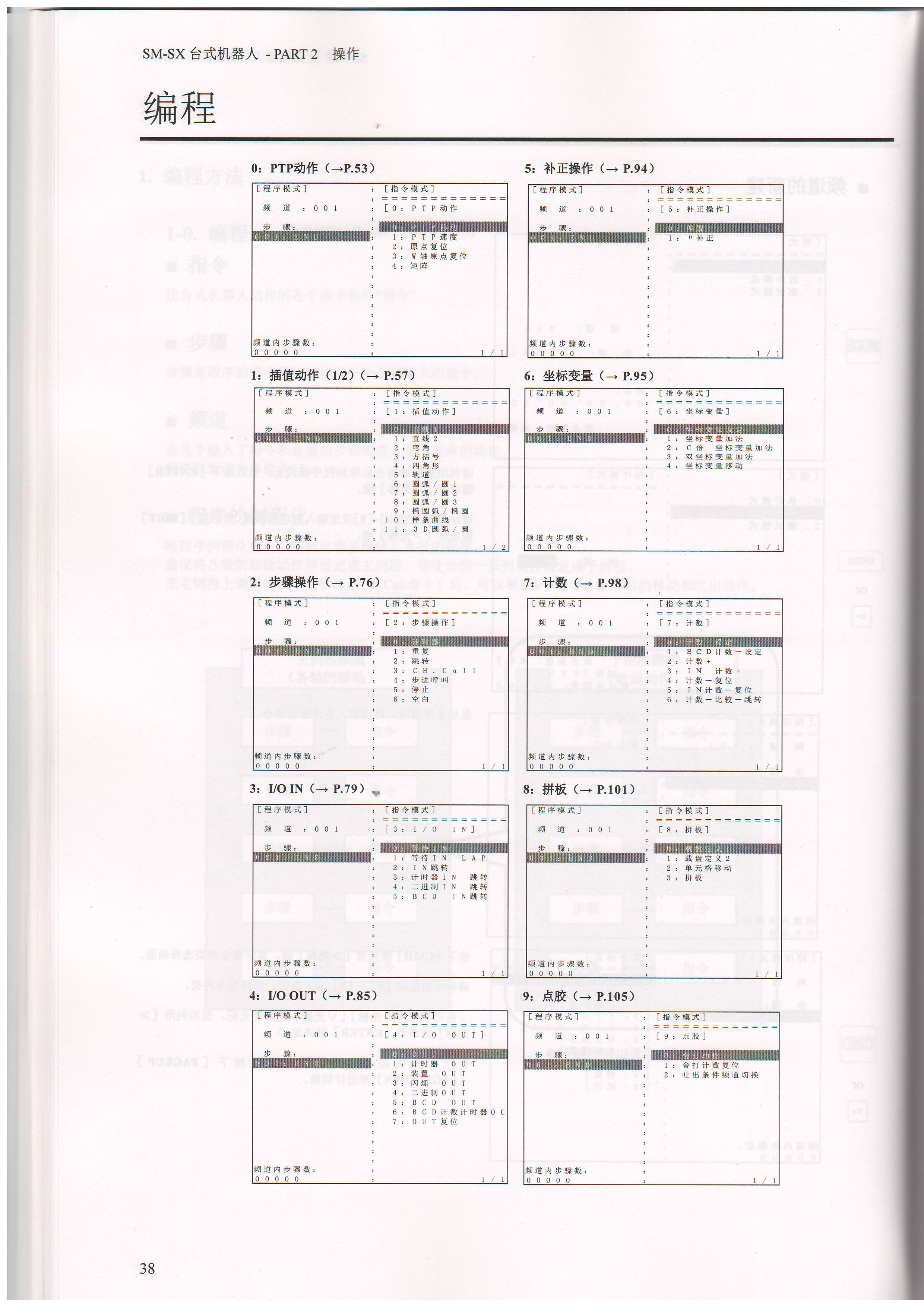

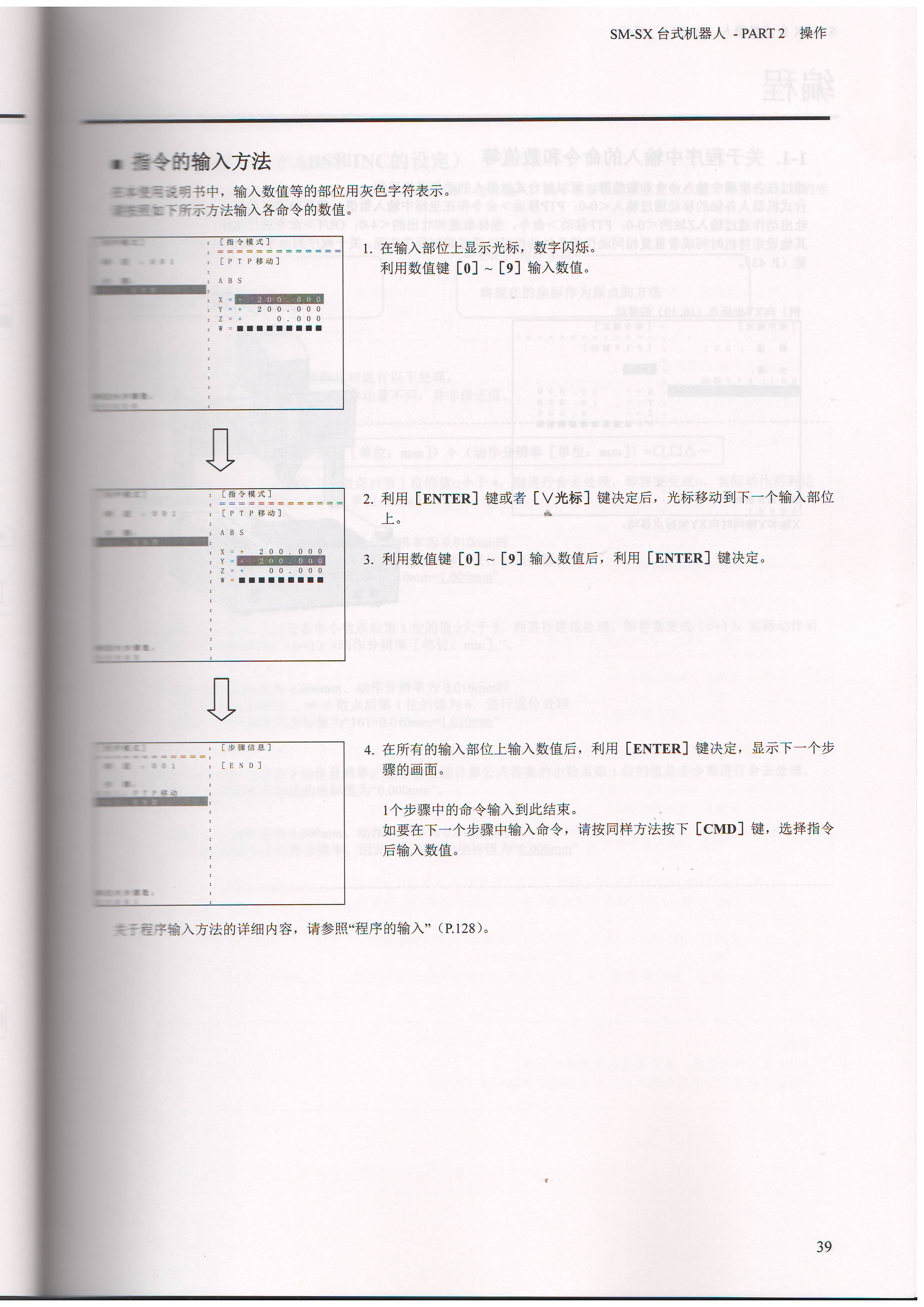

        附件武藏200S+操作說明書里有簡單指令說明，如果會用PLC寫武藏三軸系統，把武藏指令用PLC重新寫一遍，在PLC里增加和修改指令是很容易的，可以按自己的想法編輯指令寫程序，寫出千變?nèi)f化的程序，系統工藝和控制都是開放的，客戶也能修改工藝，從寫武藏三軸系統可以引申出來寫一個大型PLC多工位多伺服控制系統。新PLC系統控制3-200多個軸，軸數沒限制，大型PLC內存很大可以寫滿PLC內存，寫二次編程消耗內存很大，內存大寫起來很舒服的，類似幾十臺CNC拼成的一個大型PLC控制系統，可以任意變換形態，什么多工位轉盤機，多工位電機繞線機，彈簧機，螺絲機，多工位線體寫起來和玩一樣，工位混編并行串行運行都可以，還可以和普通編程方式混編，例如多軸多工位和物流線混編在一個PLC，關鍵是內存處理數據存取。對于寫程序伺服電機和變頻器只是底層的一個元件，千萬不用把精力放在底層一個元件上，一定要把精力放在整個系統上，不斷優化系統用系統去調用底層，這樣系統會越來越簡潔，控制功能越來越復雜。優化系統的過程可能需要十多年，要不斷做項目積累經驗。
       PLC控制伺服的最大價值在于構建三維空間運動，笛卡爾XYZ坐標系是數學計算的基礎，伺服機構能到達坐標系里每一個三維坐標點，點構成線，線構成面，伺服運動的軌跡全是數學公式算出來的，運動的原理其實是數學，控制問題其實是數學問題。
       三軸機器人指令系統能構建和應用，大型控制系統是由很多個三軸機器人系統構建的，可以在三軸系統增加W旋轉軸指令，或者增加其他單軸，四五個軸也是在笛卡爾坐標系里運行，增加單軸難度不大。三軸系統寫好后，就可以構建一個大型控制系統，大型控制系統里很多個三軸系統，有很多個笛卡爾XYZ坐標系，坐標系生成的數據需要內存存儲，就需要建立數據庫，數據庫的數據可以用算法計算交互，控制引變成數學處理問題。
       高性能PLC能很好的處理數學問題，也可以用電腦輔助計算好給PLC，現在大型PLC計算性能比電腦還強，PLC也能接鼠標鍵盤顯示器和HMI，人機接口有了人就能與機器交流，寫算法計算數據，機器控制就變成人思路控制，人才是最重要的。

學習打卡

還是很有借鑒的
