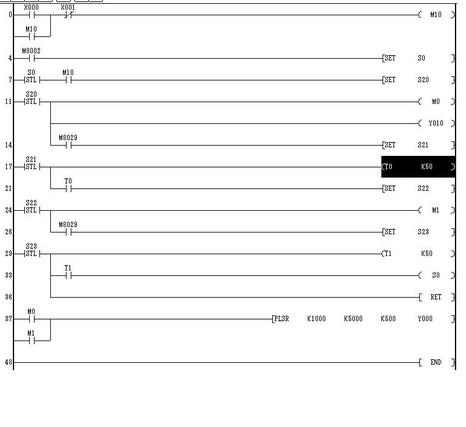

各位大俠,我這個程序有錯誤嗎?為什么2相步進電機只能一個方向轉,另個方向時電機就卡死了,不知是程序的問題,還是別的問題請高手指點一下

圖不清楚，請從新發一個

引用

引用第1樓控123于2008-12-05 20:06發表的  :
圖不清楚，請從新發一個

看不清楚

看不懂，幫頂！

看不清楚

看了下你的程序雖然不是很清晰，但按你的程序來說Y0應該是發送脈沖信號的  而Y10是控制方向的。要是你想反轉時把Y10置OFF看下。

不懂   期待高手

不是很懂！

從你的程序來看是存在問題的，y000只是脈沖輸出控制，除非你步進電機是選擇正反脈沖控制，選擇的方法是在步進電機驅動器上撥碼開關上選擇，而大部分驅動器是不具備這個功能的，所以你首先查下這個；再者，你程序里面沒有方向控制輸出（這是步進電機正方轉控制最簡單的方法），所以你需要一個輸出y002或者其它來控制方向，接在驅動器上。
    查下這兩個方面應該是沒有問題，其實步進電機不是因?yàn)殡娫磫栴}是不輕易壞的。

1 步進電機是CW/CCW 還是PLS/DIR的？
2 什么信號的plc，如果是1s和1N的最好用定位指令。
3 步進的細分調大點減小振動，調試時最好不帶負載，速度不要太快，可以參照說明書上的特性曲線。
4 程序有寫個兩條就可以控制電機了，調試的時候不要寫那么多，以免前后影響。

同意9樓的觀點,步進電機最簡單一行脈沖輸出,一行方向控制.這樣,程序沒有問題.如果還是有問題,就得看一下步進電機本身各開關調節是否正確.

我來學習
