源型，漏型怎么理解？ PLC的輸入類型有源型，漏型，手冊上找又不到對源型，漏型的說明，望大俠們指點解釋一下。在此謝了。

arpawpelf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 315 個
工控威望: 421 點
下載積分: 2313 分
在線時間: 131(小時)
注冊時間: 2009-04-16
最后登錄: 2023-03-08
查看arpawpelf的主題 / 回貼

1樓發表于: 2009-07-31 18:48

只看該作者 | 小中大

可能是指晶體管。其他不理解，也沒有碰到，是什么牌子的。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

zxc6688

工業自動化是我們的目標

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的主題 / 回貼

2樓發表于: 2009-07-31 19:17

只看該作者 | 小中大

個人見解

本帖最近評分記錄：

下載積分:+3(sjm213) 優秀文章,加分獎勵

http://zxc6688.ys168.com/

laoniu73

海納百川，有容乃大

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 239 點
下載積分: 583 分
在線時間: 11(小時)
注冊時間: 2008-06-07
最后登錄: 2025-02-10
查看laoniu73的主題 / 回貼

3樓發表于: 2009-07-31 21:24

只看該作者 | 小中大

ZXC6688給樓主舉了一個很好的例子，我再補充一點，如果你用的傳感器是NPN的，那就得選擇漏型；如果你的傳感器是PNP的，那就得選擇源型的。

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

360820

我還真沒有個性簽名

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 315 個
工控威望: 496 點
下載積分: 1550 分
在線時間: 1025(小時)
注冊時間: 2009-03-11
最后登錄: 2024-11-23
查看360820的主題 / 回貼

4樓發表于: 2009-07-31 21:32

只看該作者 | 小中大

三菱FX都是漏型用NPN傳感器COM接--
OMRON CP系兩種都可以接漏型COM接+ 源型COM 接--

最主要就是能構成回路

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

yfdxb

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 376 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2024-10-24
查看yfdxb的主題 / 回貼

5樓發表于: 2009-08-01 09:22

只看該作者 | 小中大

學習了，謝謝！

致力各種非標設備之機械、電氣一體開發。

13609073404

天各一方

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 189 個
工控威望: 564 點
下載積分: 320 分
在線時間: 60(小時)
注冊時間: 2009-03-16
最后登錄: 2018-04-20
查看13609073404的主題 / 回貼

6樓發表于: 2009-08-01 10:47

只看該作者 | 小中大

今年6月份,我用FX1N-24MR PLC改造過一臺德國的設備.
其中信號輸入是PNP ,經過我的測試,三菱的PLC輸入NPN 及PNP都沒有問題的.
付圖...
300編號是外部電源+24V 400編號是外部電源0V

本帖最近評分記錄：

下載積分:+1(sjm213) 熱心助人,加分表揚

13609073404

天各一方

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 2 篇
發帖數量: 189 個
工控威望: 564 點
下載積分: 320 分
在線時間: 60(小時)
注冊時間: 2009-03-16
最后登錄: 2018-04-20
查看13609073404的主題 / 回貼

7樓發表于: 2009-08-01 10:48

只看該作者 | 小中大

補回圖紙

附件：

電氣圖紙.rar (22 K) 下載次數:269

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

阿金

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看阿金的主題 / 回貼

8樓發表于: 2009-08-01 10:53

只看該作者 | 小中大

學習了，

huanghmin

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huanghmin的主題 / 回貼

9樓發表于: 2009-08-02 17:23

只看該作者 | 小中大

學學,看看

ljc2008

一學到老

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 406 個
工控威望: 562 點
下載積分: 499 分
在線時間: 172(小時)
注冊時間: 2008-10-04
最后登錄: 2024-03-04
查看ljc2008的主題 / 回貼

10樓發表于: 2009-08-02 19:33

只看該作者 | 小中大

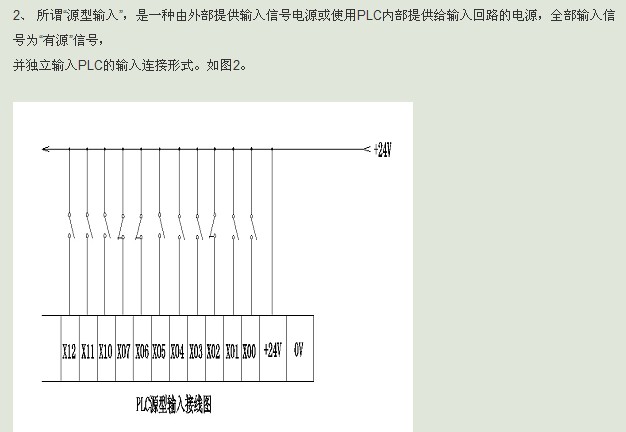

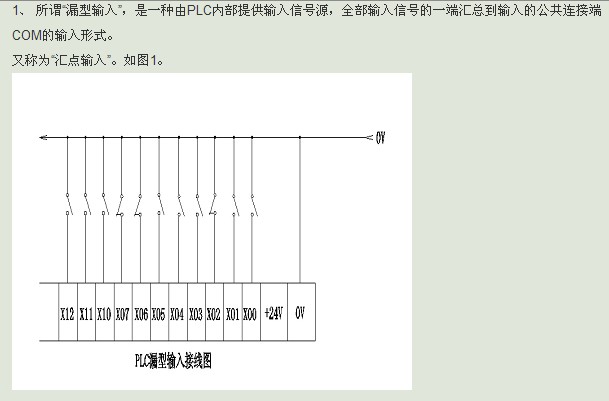

為方便開關量的接入，PLC提供了直流電壓輸出端，其正極為一標明正電壓（一般為+24V）的端口，而其負極為開關量輸入的公共端（標號由PLC自定）。
PLC有多個數字量輸入端口，當它們都接上開關后，必然有一個開關的公共端接 + 還是接 — 的問題，這就是所謂的Sink（漏型）和Source（源型）接法
什么叫Sink（漏型），什么叫Source（源型），我們通過下面的例子加以說明。
如圖為一個開關控制一個用電器M。

（a）圖和圖有什么區別呢？區別在于開關K的一端是接+，還是接—，我們把K接電源+極的叫源型接入（Source），把K接電源—極的叫漏型接入（Sink）。

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚

791891

山登絕頂人為峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 398 點
下載積分: 2465 分
在線時間: 201(小時)
注冊時間: 2007-11-12
最后登錄: 2025-08-07
查看791891的主題 / 回貼

11樓發表于: 2009-08-03 12:27

只看該作者 | 小中大

感謝各位各位的幫助。
