我新安裝了一個廠房，做了無功補償柜，但開工后第一個月就收到電費單上有扣費1000多元，說是功率因數太低了。
在配電房的總柜上，供電局自己安裝了三個有功和一個無功電表，系統運行時，無功表是反轉的，但電容補償柜投入的電容組數越多，無功表反轉得越慢，但即使全投入，無功表還是反轉。
注：變壓器是400KVA的，電容有10組，每組18KVar。
我用相序表接在總柜的三相上，黃接A相，黑筆接B相，紅筆接C相，測得的相序為A、C、B　。
是供電局的線接錯了嗎？還是相序反了？還是電容柜欠補？

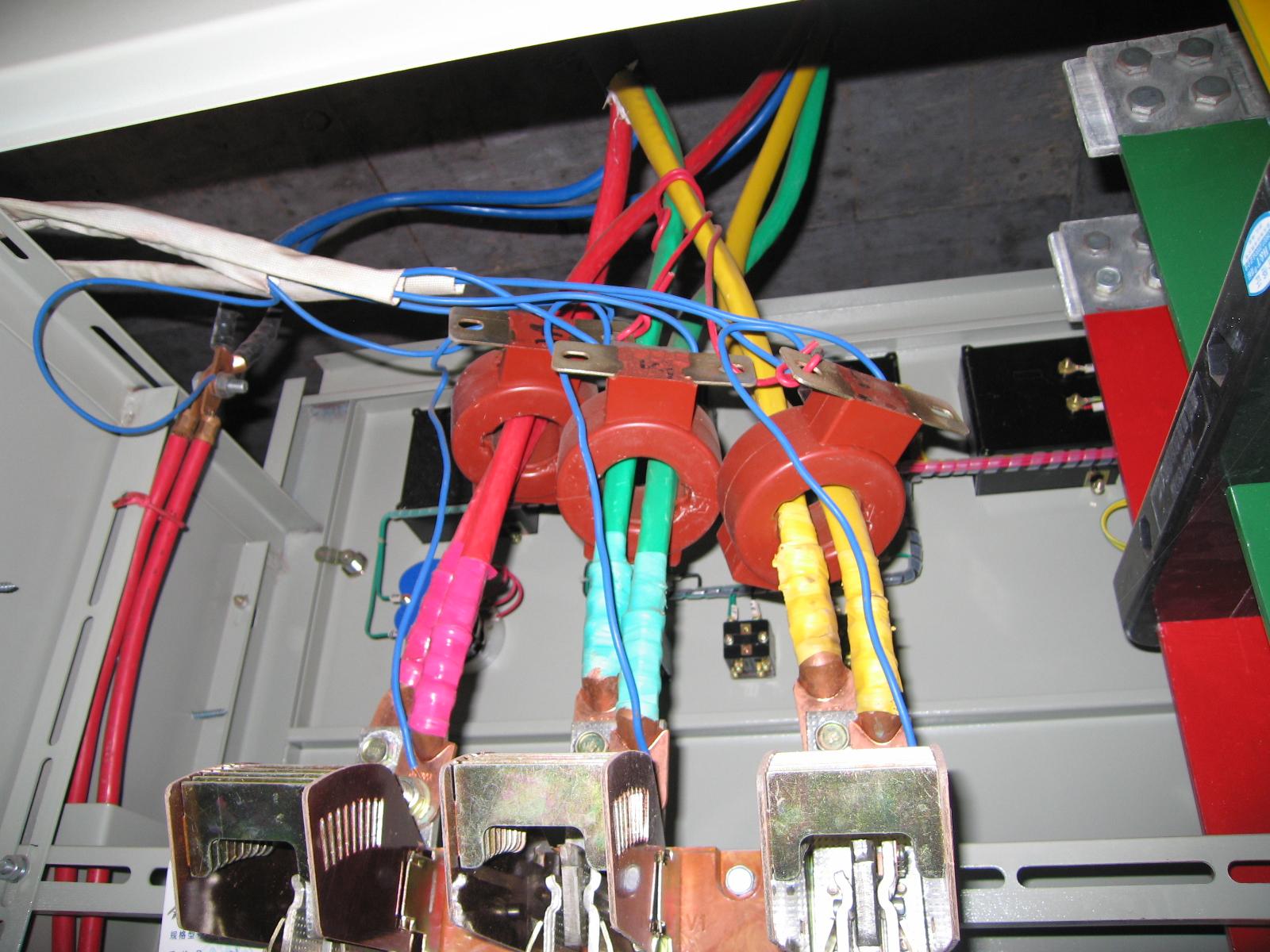

請看我提供的實物照片。為了不影響大家的積分，可以到我的主頁去看，henphi.ys168.com。

附件：

IMG_4598.rar (879 K) 下載次數:54

附件：

IMG_4599.rar (901 K) 下載次數:30

附件：

IMG_4602.rar (892 K) 下載次數:30

附件：

IMG_4603.rar (845 K) 下載次數:27

ljl5130

中國工控！雄起！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 468 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-08-15
查看ljl5130的主題 / 回貼

1樓發表于: 2009-08-26 15:49

只看該作者 | 小中大

安裝工藝也太差了吧。

316782107

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看316782107的主題 / 回貼

2樓發表于: 2009-08-26 17:52

只看該作者 | 小中大

電業局的安裝水平和大家都差不多

liguoguang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看liguoguang的主題 / 回貼

3樓發表于: 2009-08-26 20:23

只看該作者 | 小中大

無功表可以反轉,接線一般不會錯, 檢查一下電容的保險和電容有漏油,鼓肚,雜音,交流接觸器的觸點,功率因素補償器參數設定對不 .罰款的原因與月平均功率因素超出標準一般在0.95左右農用在0.85以上不要等于1 看負荷多時,補償器會自動補償電容,和定時退出,循環投入

dongfaming

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dongfaming的主題 / 回貼

4樓發表于: 2009-08-26 20:41

只看該作者 | 小中大

學習了，以前不知道

shenzhixian

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看shenzhixian的主題 / 回貼

5樓發表于: 2009-08-26 21:03

只看該作者 | 小中大

可能電容不夠

xyd926

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 114 個
工控威望: 248 點
下載積分: 303 分
在線時間: 49(小時)
注冊時間: 2008-09-28
最后登錄: 2023-04-13
查看xyd926的主題 / 回貼

6樓發表于: 2009-08-26 21:06

只看該作者 | 小中大

可能會是互感器的接線錯誤吧《S1與S2接反表也會反轉》

kv47sn

事在天成

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2025-08-02
查看kv47sn的主題 / 回貼

7樓發表于: 2009-08-26 22:39

只看該作者 | 小中大

回一樓：
　安裝工藝也太差了吧。

計量是供電公司安裝的，你能說不好嗎？不好又怎樣？你自己安裝得再好也不給驗收！

yusanlong045

天涯路孤客行問誰與共？

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 235 個
工控威望: 226 點
下載積分: 791 分
在線時間: 44(小時)
注冊時間: 2009-07-04
最后登錄: 2017-01-25
查看yusanlong045的主題 / 回貼

8樓發表于: 2009-08-27 13:20

只看該作者 | 小中大

看布線的情況，就很難說了！沒準是接錯線了！

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8311 個
工控威望: 10445 點
下載積分: 21253 分
在線時間: 3122(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-31
查看guochunyi的主題 / 回貼

9樓發表于: 2009-08-27 17:26

只看該作者 | 小中大

引用
引用第7樓kv47sn于2009-08-26 22:39發表的 :
回一樓：
　安裝工藝也太差了吧。

計量是供電公司安裝的，你能說不好嗎？不好又怎樣？你自己安裝得再好也不給驗收！

確實如此。。。我這邊的無功補償控制柜的配置和布局，供電所的還是跟我學的。。。。但人家掌權。。。。

你的電容投入的越多，無功表反轉的越慢。證明是電流互感器接反了。
你可以驗證一下：退出無功補償控制器，開電焊機，電機等電感性功率因數低的負載，無功表應該正轉的。如果反轉，就是互感器線接反了。。。

但不論無功表是往哪個方向轉，都是雙向計數的。。。所以，功率因數地，罰款是必然的。。。。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

pingwuhui83

級別: 略有小成

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 222 個
工控威望: 295 點
下載積分: 740 分
在線時間: 52(小時)
注冊時間: 2007-04-28
最后登錄: 2013-08-08
查看pingwuhui83的主題 / 回貼

10樓發表于: 2009-08-27 21:54

只看該作者 | 小中大

學習了，我們以前也被罰過，還有一次被罰供電局的說是補的太多了，不過是因為功率自動補償器壞了，

kv47sn

事在天成

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 1037 點
下載積分: 951 分
在線時間: 96(小時)
注冊時間: 2008-11-20
最后登錄: 2025-08-02
查看kv47sn的主題 / 回貼

11樓發表于: 2009-08-27 21:58

只看該作者 | 小中大

問題補充：從儀表盤上的功率因數自動補償器表來看，是顯示的0.93，應該沒有問題，可是無功表還是反轉。另外，我還要說明一點的是有一臺110KW的電機，他的空載電流只有40安，負荷電流是120A，經常在空載和負荷之間轉換，另一臺電機 55KW，空載電流只有21安，負荷電流是80A。這會不會有影響呢？
