數據放送至觸摸屏后出現與PLC的通訊異常（F02，F(xiàn)E）到底是哪里的問題？

檢查了:PLC型號是三菱 A1SH，而GP設置為AnA,會不會是這個問題？
另外，也改過奇偶位的校驗，沒效果。

請各位大俠幫忙分析一下！

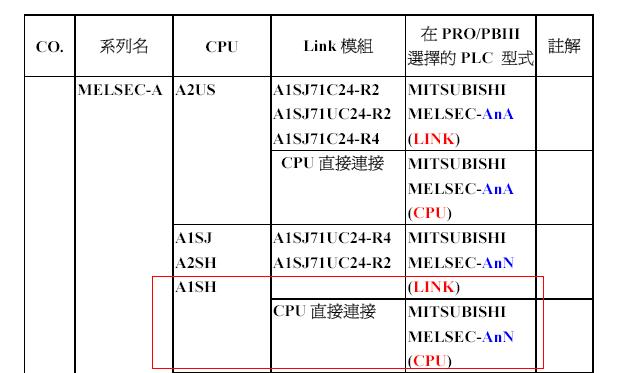

參看附圖

1. 首先你要確認你的電纜已經插上-_-!

2.檢查PLC是否已運行-_-#

3.檢查GP側和PLC側通訊參數是否保持一致。 (基本上問題都出在這里)

4.另外你可以嘗試PLC先上電，GP等2-3秒再上電。

前面幾種方法都試過，還是同樣的報警。
聯系了廠家，說一定要用Proface GP-PRO/PBⅢ 6.01版本，不知在哪里有阿？

發送GP2600里不能運行程序
報 59

該如何檢查GP側和PLC側通訊參數是否保持一致呢？

引用

引用第5樓24409096于2011-01-09 12:19發表的 :
該如何檢查GP側和PLC側通訊參數是否保持一致呢？

兄弟沒有看圖嗎

LINK 和CPU兩種形式都試過了還是有報警。
在開始向電腦傳的時候PLC的形式選錯了，會有影響嗎？

引用

引用第7樓24409096于2011-01-10 15:42發表的 :
LINK 和CPU兩種形式都試過了還是有報警。
在開始向電腦傳的時候PLC的形式選錯了，會有影響嗎？

能否將你的人機檔案法上來

gp:gp37w2
plc:A1SHCPU
在PRO/PBIII中PLC類型選擇melsec-AnN(CPU)
gp setep
baud rate:  9600
date length:8
stop bit 1
parity bit :odd
date flow control:er
communication format: rs323c
沒有communication format（RS422）和UNIT NO.的設置項
然后數據發送后就出現02,FE 的報警

引用

引用第9樓24409096于2011-01-11 12:22發表的 :
gp:gp37w2
plc:A1SHCPU
在PRO/PBIII中PLC類型選擇melsec-AnN(CPU)
gp setep
baud rate:  9600
.......

通訊線有檢查過嗎？接線是否正確？從你的設置上看不出來什麼問題

今天看了老屏內的PLC的類型是MELSEC-FX（CPU），奇怪，我們用的PLC是A1SHCPU，怎么會是MELSEC-FX（CPU）呢？
我把PLC類型改成MELSEC-FX（CPU），并更改了GP SETEP
baud rate:  9600
date length:7
stop bit 1
parity bit :even
date flow control:er
communication format: rs323c
然后發送數據至新屏，開機。出現（02，F(xiàn)F），
連接電纜線絕對是好的，還是同一根。后來換了老屏，就好了。
這是什么原因呢？
