工控人家園 綜合討論 旋轉平臺重復定位精度控制方案

«
1
2
»
Pages: 1/2 Go

matlac

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 176 點
下載積分: 972 分
在線時間: 10(小時)
注冊時間: 2014-11-28
最后登錄: 2021-12-31
查看matlac的主題 / 回貼

樓主發表于: 2019-10-10 13:59

只看樓主 | 小中大

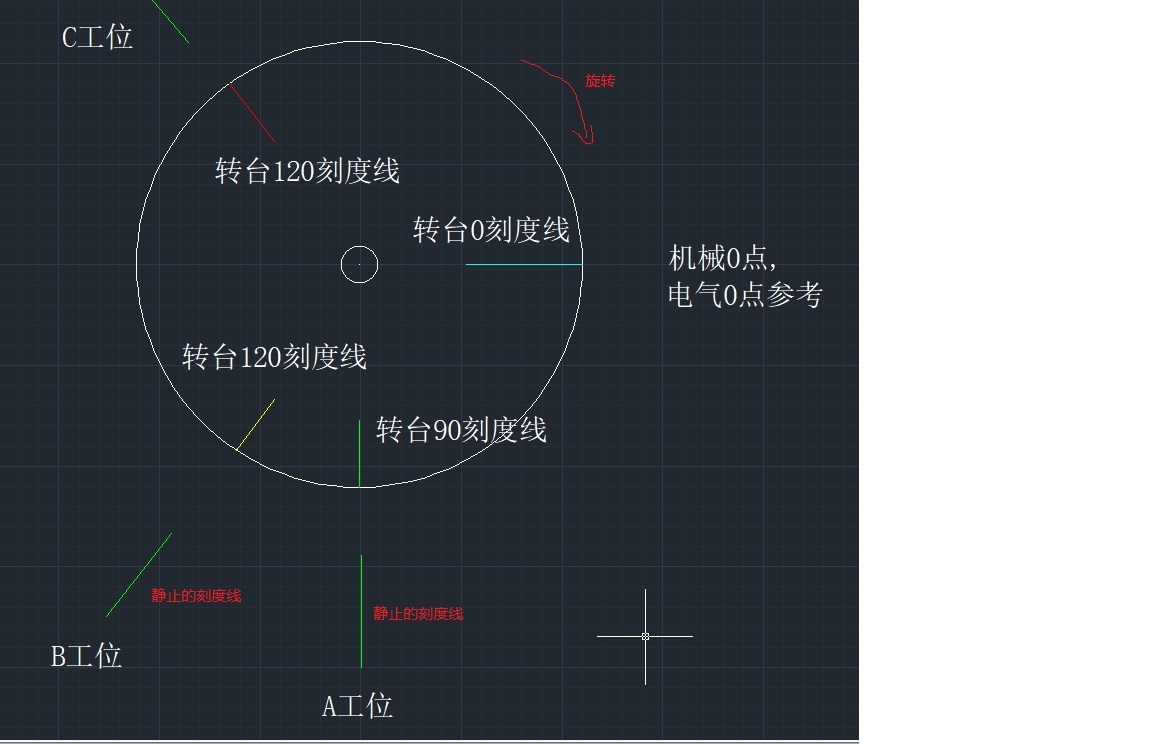

圖片：

如題，旋轉平臺系統上電，找0位，此時觸摸屏顯示角度為0度，然后工位A B C (90度，120度，240度），旋轉平臺上的刻度線和外面工位上的刻度線都是在一條直線上的；
平臺轉動一圈，平臺上的刻度線仍然和外面工位上的刻度線在一條直線上，偏差為0。
采用什么樣的控制方案，能夠保證平臺轉N圈以后，工位上的刻度線和平臺上的刻度線仍然在一條直線上（精度給個正負一度吧）

李相伯

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 1944 點
下載積分: 602 分
在線時間: 184(小時)
注冊時間: 2019-09-17
最后登錄: 2024-06-23
查看李相伯的主題 / 回貼

1樓發表于: 2019-10-10 14:06

只看該作者 | 小中大

這些都會用到伺服或者變頻器加編碼器

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 418 點
下載積分: 1009 分
在線時間: 174(小時)
注冊時間: 2008-08-23
最后登錄: 2025-08-28
查看sjbandmm的主題 / 回貼

2樓發表于: 2019-10-10 14:23

只看該作者 | 小中大

伺服電機+減速機，只要是減速機減速比是整數倍，精度是能保證的，如果還有不能接受的誤差，那給轉臺增加一個單圈絕對值編碼器，就能消除多圈誤差了。

thawless

不說盡力而為,只能全力以赴!

級別: 網絡英雄

熱心網友勛章

發送短信
加為好友

精華主題: 0
發帖數量: 737 個
工控威望: 8151 點
下載積分: 6860 分
在線時間: 836(小時)
注冊時間: 2007-11-02
最后登錄: 2025-08-27
查看thawless的主題 / 回貼

3樓發表于: 2019-10-10 14:37

只看該作者 | 小中大

用普通電機+多工位分度盤方案更簡單。

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2344 個
工控威望: 2579 點
下載積分: 11868 分
在線時間: 925(小時)
注冊時間: 2008-11-12
最后登錄: 2025-08-27
查看泰山之石的主題 / 回貼

4樓發表于: 2019-10-10 16:38

只看該作者 | 小中大

使用普通電機帶剎車變頻器控制+減速器配合光電開關實現24工位運行過。

451101583

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 232 點
下載積分: 1011 分
在線時間: 37(小時)
注冊時間: 2013-06-09
最后登錄: 2025-07-29
查看451101583的主題 / 回貼

5樓發表于: 2019-10-10 16:49

只看該作者 | 小中大

伺服系統旋轉軸，定義一圈360,就OK了

工控勤哥

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 256 個
工控威望: 3677 點
下載積分: 8645 分
在線時間: 206(小時)
注冊時間: 2016-06-23
最后登錄: 2025-07-18
查看工控勤哥的主題 / 回貼

6樓發表于: 2019-10-10 17:25

只看該作者 | 小中大

直接上DD馬達！

書香伴侶

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 580 點
下載積分: 161 分
在線時間: 218(小時)
注冊時間: 2019-03-01
最后登錄: 2025-08-28
查看書香伴侶的主題 / 回貼

7樓發表于: 2019-10-10 19:50

只看該作者 | 小中大

看轉動慣量大小，如果轉動慣量大的，建議用普通電機+12分度的分割器，如果轉動慣量比較小，就參考2樓

zhanghuai33

治大國若烹小鮮耶

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 119 點
下載積分: 436 分
在線時間: 35(小時)
注冊時間: 2019-10-07
最后登錄: 2021-08-07
查看zhanghuai33的主題 / 回貼

8樓發表于: 2019-10-12 17:19

只看該作者 | 小中大

要么用DD馬達，要么用普通電機+12分度的分割器，，不用多想了

guangyu85

工程師

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5760 分
在線時間: 408(小時)
注冊時間: 2011-06-13
最后登錄: 2025-08-15
查看guangyu85的主題 / 回貼

9樓發表于: 2019-10-13 09:16

只看該作者 | 小中大

弄不清楚扭矩大小和轉動慣量，所有的方案都是扯蛋

782278094

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 127 點
下載積分: 422 分
在線時間: 56(小時)
注冊時間: 2011-10-16
最后登錄: 2025-08-07
查看782278094的主題 / 回貼

10樓發表于: 2019-10-13 10:55

只看該作者 | 小中大

速度怎么樣，速度不快可以考慮變頻器+編碼器

k12601

Good Good Study Da

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 288 點
下載積分: 11096 分
在線時間: 175(小時)
注冊時間: 2019-05-20
最后登錄: 2025-08-28
查看k12601的主題 / 回貼

11樓發表于: 2019-10-13 11:25

只看該作者 | 小中大

還是DD馬達靠譜點，就是成本比較高點

Good Good Study Date Date Up

«
