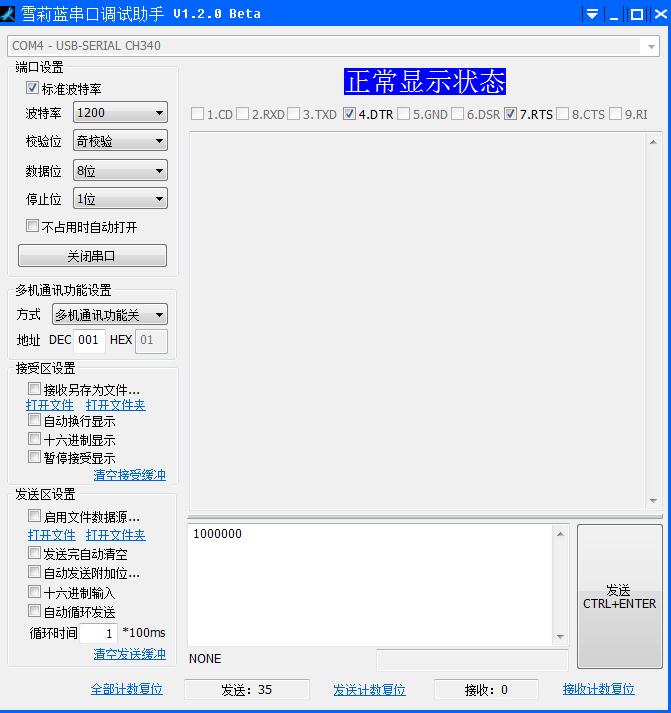

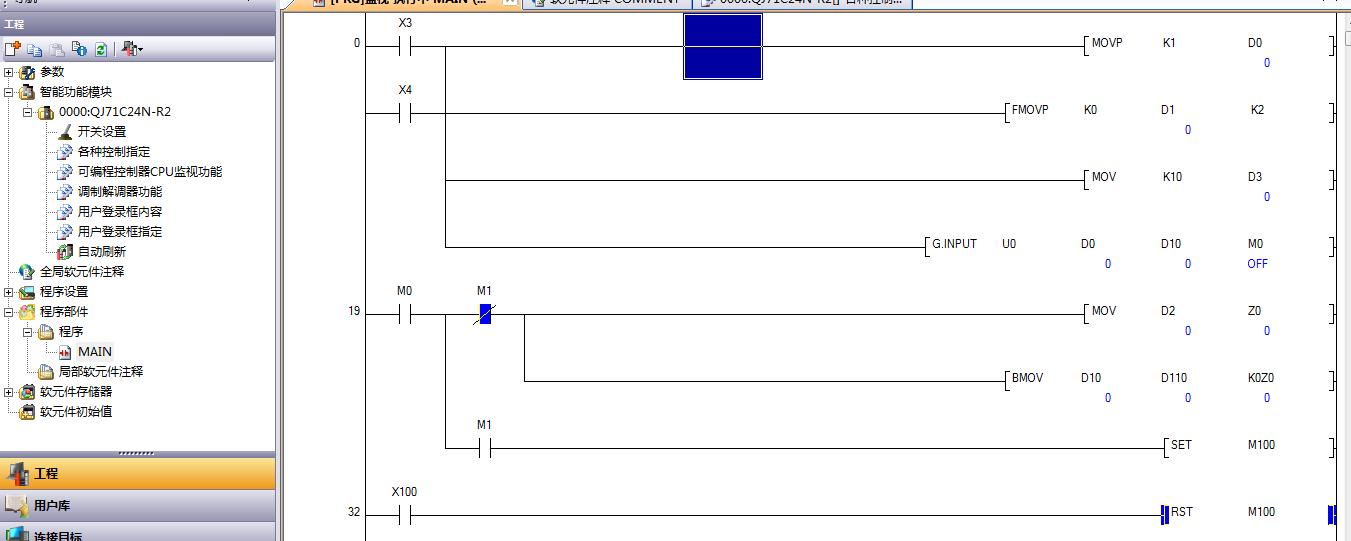

大家好，正在學習了QJ71N-R2的通訊模塊，想做一個儀表232通訊，只需要讀取儀表的數據即可，本人參考手冊寫了PLC 的程序，（儀表目前還沒有購買所以暫時用串口調試軟件測試），當我用串口測試軟件發送數據時，QJ71C24N-R2模塊上CH1通道的SD信號燈會閃爍，說明他們之間的通訊是沒問題的。兩邊的通訊設置也一樣。（ 問題：比如我通過測試軟件向PLC 發送數據，通過PLC程序監控卻沒有接收到數據，不知道什么地方錯誤，請指點，PLC設置及程序如下 模塊安裝在0槽口 ，使用通道1端口。

1.兩邊報文格式要一致。
2，可以用路線跟蹤看看有沒有接收到數據。
3.出現問題往往是結束符或者參數設置不對。

發送的報文是否有結束碼

我是看不出那里出了問題。你能不能通過PLC發一個數據給調試工具那邊，看能不能收到數據。我覺得還是寫確認線路。如果不能收到數據，就是線路有問題。如果能收到，看收到的數據有那些，例如你發送的是10.看一下10前后有沒有增加了什么數據

你plc無校驗
你串口奇校驗

plc那邊應該有錯誤代碼的，

手冊里的程序不完全適用，你要自己學會修改。X3,X4不能用改用sm400

之前我也遇到過按照例子寫出來的能通訊上，后來就不管了；最近用到的時候，重新再編寫的時候就不行了，就算是把現場能用的程序原封不動拿過來，寫到測試的PLC上就是死活不能通訊上。串口模塊都確認過沒有問題，也試著換過模塊，都是通訊不上。各種找可能不一樣的地方都找遍了，現在現場要是再增加一個串口模塊，估計都沒把握能成功，只能碰運氣。驗證了那句最簡單也最困難。

不能套用手冊里的程序，X3，X4地址需要你根據實際情況修改，另外你說的不對：當我用串口測試軟件發送數據時，QJ71C24N-R2模塊上CH1通道的SD信號燈會閃爍，應該是RD信號燈吧？

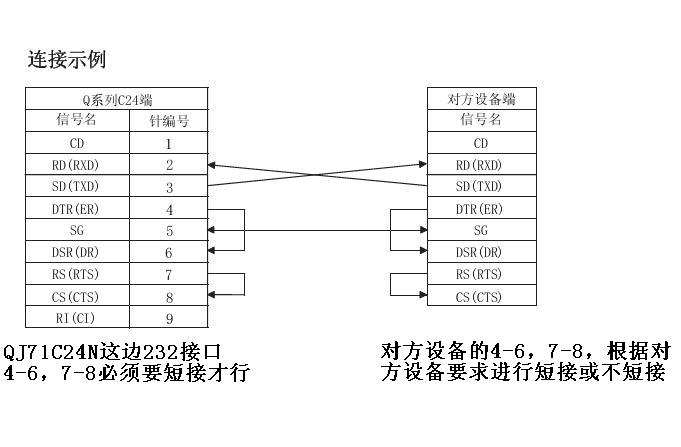

這個模塊最經常看到錯誤就是接線，有一處一定要短接，否則 模塊不能正常收發。



站長非常牛叉，一會我試試，估計八九不離十了，困擾了大半年，希望就是沒短接串口模塊的問題

剛剛試過，串口模塊4\6短接,7\8短接  跟完全不接的效果一樣，只要發送端有數據發送，RD燈就會閃爍。
但是發現有一個奇怪的現象，只有當串口調試助手發送的字節累計到1024個字符時，PLC端有數據顯示，感覺就是發送滿1024時把串口模塊的暫存溢出時才更新一次。

另外需要注意的是
QJ71C24N-R2串口模塊的2針是RX,3針是TX,跟站長發的圖是一致的。但跟通常的標準串口母頭不一樣。

以下是通常的標準母頭針腳定義
RS-232端（DB9母頭/孔型）引腳定義
引腳序號     2          3          5          1、4、6           7、8
信號定義    TXD     RXD      GND       內部相連       內部相連

所以按標準定義的公針串口直接插到QJ71C24N-R2母口上是不行的，必須進行2\3針交叉后才能通訊。

已經知道為什么串口模塊會緩存1024個字節才輸出到PLC了，（默認接收數據計數為0，就不會指定接收數，此時可接接收1024個字符滿后才會向PLC輸出）
關鍵點在于結束符或者是接收數據計數的設置，詳細可查看《Q系列串行口通信模塊基礎篇》串口模塊的緩存存儲器G164和G165這兩個地址
