現在有一個工作轉盤，需要一直循環正轉，每次轉45度，停下來后加工作業完成后，再轉45度，如果使用相對定位指令，每次轉45度，這樣一直循環，會不會引起誤差累積，導致工作時間長了位置偏離。還有就是脈沖數會不會超過最大值溢出報錯。像這樣連續正轉的轉盤，一般用 什么樣的方式做的。

這種情況，其實很多不是用脈沖來搞的，用的是分度盤來做的，用脈沖做，確保機械結構負載慣量比，能否支撐，否則容易受干擾，出現越走越偏，對寫PLC要求高。采用分度盤，程序的就省事多了

分割器

定時回零

凸輪分割器

間歇分割器了解一下

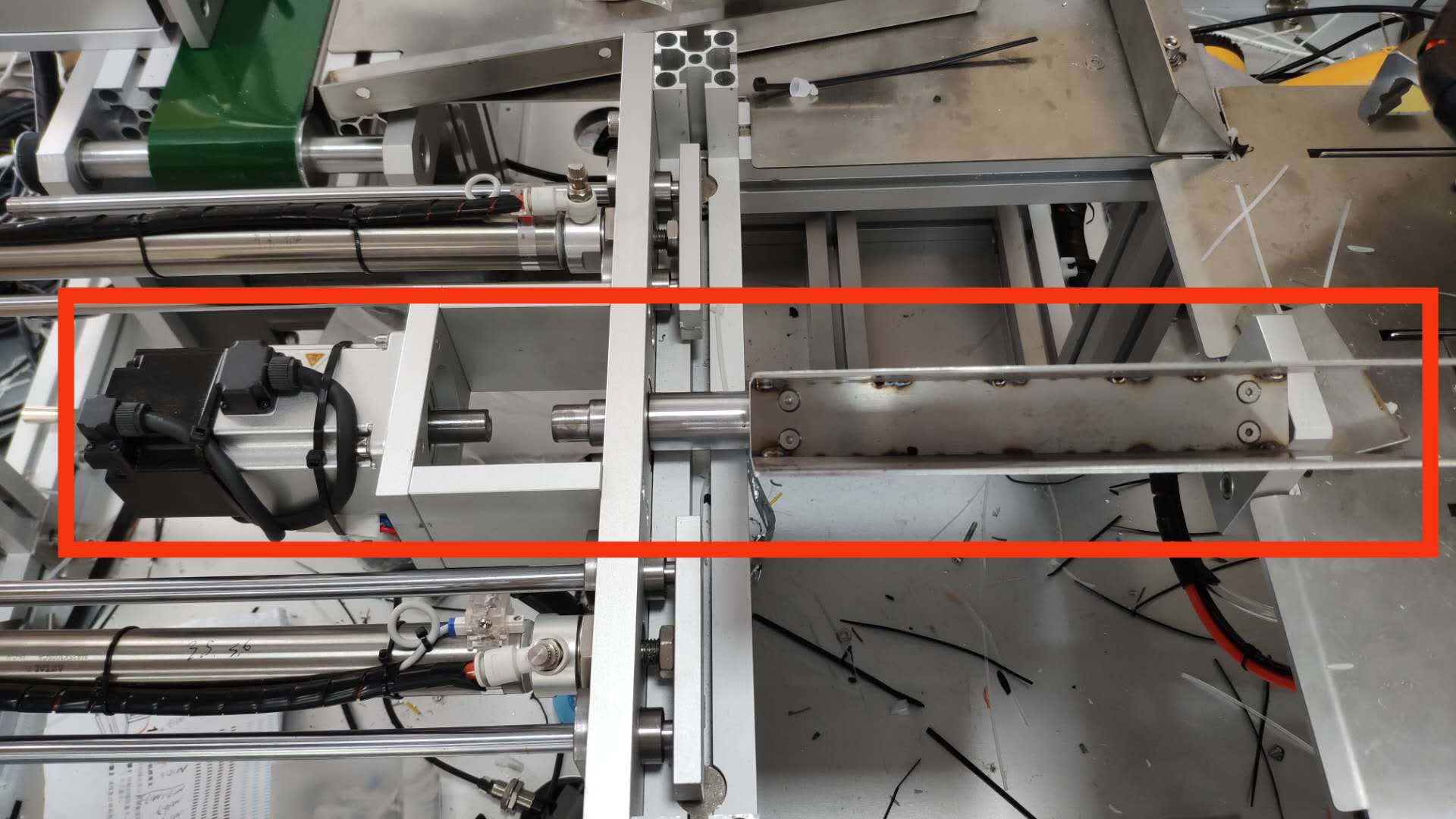

各位老師 您們好！我現在也遇到一個類似的問題，只是我們是每次是轉180度，而且是一直往一個方向轉的，用的是西門子SMART的PLC絕對定位控制，現在的情況是轉個100次左右就會出現2MM誤差，監控伺服接收脈沖數是正常的，另外西門子PLC回原會反轉，所以工作時是不能回原點的，再就是我一直往一個方轉PLC會溢出嗎？不知道我樣的情況該如何處理的好呢？

終于轉正了哈哈哈哈

過程回零或者算好步數在整數角度工位做一次回零

如果傳動機械結構里面包括減速機這種有誤差的機構,累積誤差是一定的有的

也有機械的方式可以消除誤差,看最終的要求和成本

設備都做好了，改不好改了，只能試效果看了，如果我每次在轉完一圈的時候都清零脈沖數據（不使用回零指令回零），直接改變當前為零位，用什么指令？

引用

引用第9樓lyqiang于2021-06-03 23:01發表的  :
設備都做好了，改不好改了，只能試效果看了，如果我每次在轉完一圈的時候都清零脈沖數據（不使用回零指令回零），直接改變當前為零位，用什么指令？

三菱上面的叫DHCMOV 西門子上面的忘了

在轉盤下方加1個感應開關，當轉盤轉8次完成時（360°）碰到感應開關才停，以此位置剛好是第1段的起點，所有數據（誤差）清零，安裝位置很重要。最好是加分割器
